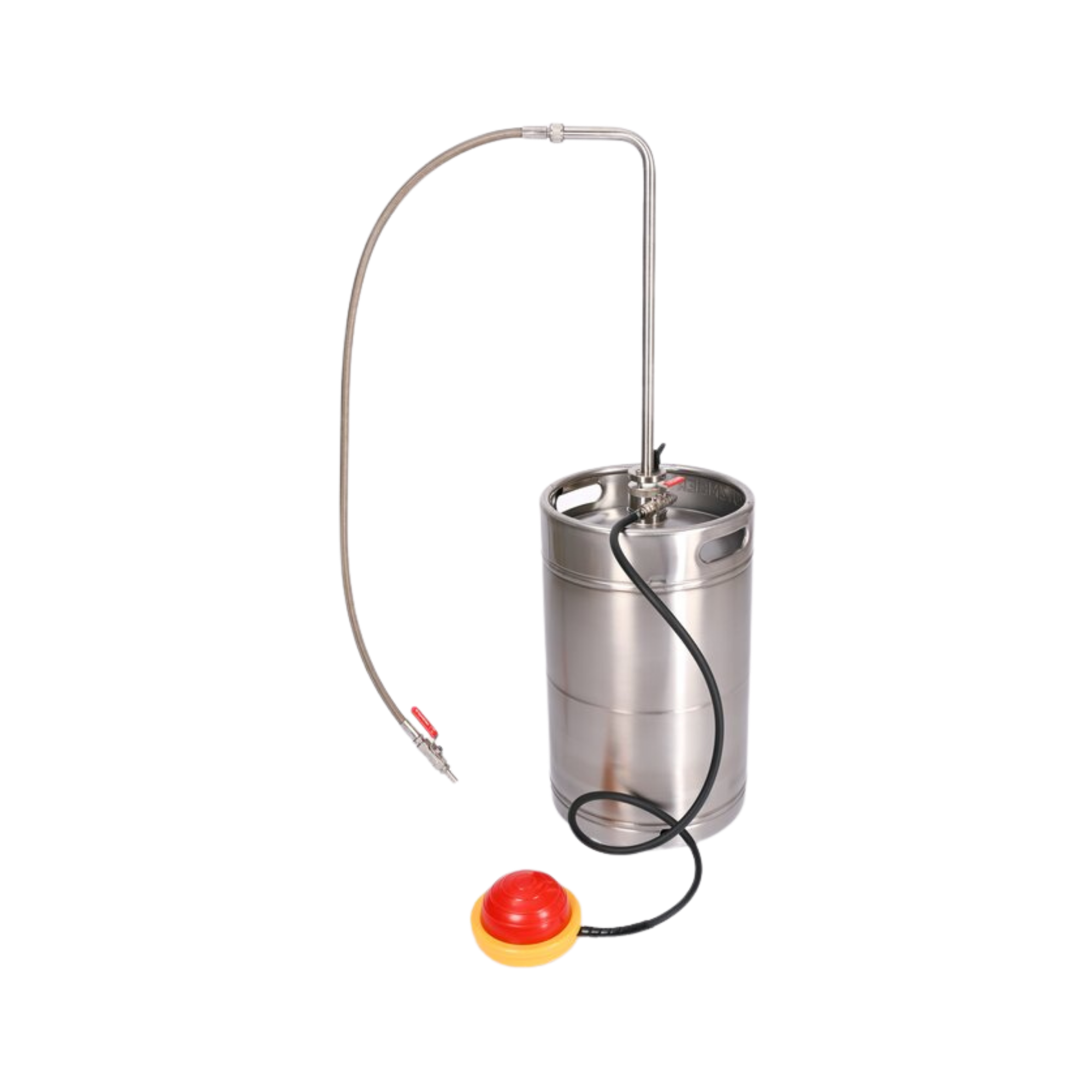

Bürkle-oplosmiddelpomp met voetbediening, inclusief afvoerslang en kraan, 5603-3000

Als het doelvat niet direct naast het vat staat, maar op een plank, in een bak of iets ernaast, stuit een starre uitloopbocht al snel op zijn grenzen. De voetbediende oplosmiddelpomp met uitloopslang en kraan lost dit op met een 1 meter lange, flexibele slang: Deze kan vrij worden geleid en precies in een smalle opening van een jerrycan of over de rand van een hoger geplaatste container worden gelegd, terwijl beide handen vrij blijven, omdat de pomp via een voetpedaal wordt bediend.

Een flexibele slang in plaats van een stijve bocht

In plaats van een vast gemonteerde bocht eindigt het transporttraject hier in een beweegbare PTFE-slang met een eigen afsluitkraan. Het pedaal wordt op dezelfde manier bediend als bij de uitvoering met afvoerbocht; de overdruk in het vat drukt het oplosmiddel via de dompelbuis naar boven, maar uiteindelijk bepaalt de bediener zelf in welke richting de slang wijst, in plaats van gebonden te zijn aan de vaste geometrie van een bocht. De eigen afsluitkraan aan het uiteinde van de slang bevindt zich daarbij precies daar waar de hand deze toch al nodig heeft bij het richten op de verpakking.

Voor stalen vaten tot 220 liter met een G2-inch schroefdraad

De pomp is geschikt voor stalen vaten met een G2-inch buitendraad en is geschikt voor vaten met een inhoud tot ongeveer 220 liter. De 21 millimeter dikke dompelbuis kan traploos worden aangepast aan de diepte van het vat; bij volledige dompeldiepte reikt deze tot 95 centimeter in het vat. Het debiet en de viscositeitsgrens liggen met circa 20 liter per minuut en tot 500 mPa·s op hetzelfde niveau als bij de versie met uitloopbocht; alleen is de laatste meter tot aan de bestemmingscontainer flexibel in plaats van star. De buitendiameter van de uitloop van 13 millimeter past daarbij op dezelfde jerrycan- en trechteropeningen als bij de starre variant.

Wanneer de slang het verschil maakt

Een vaste uitloopbocht is stabieler en heeft geen geleiding nodig; daarom is deze zeer geschikt wanneer de bestemmingscontainer direct onder de pomp staat. Precies daarvoor is er de Oplosmiddelpomp met voetbediening en uitloopbocht de variant met dezelfde constructie en hetzelfde pomphuis. De slang van deze uitvoering komt daarentegen goed tot zijn recht wanneer de afstand tot het vat varieert, bijvoorbeeld bij het achtereenvolgens vullen van meerdere, op verschillende plaatsen geplaatste vaten of wanneer een smalle opening van een jerrycan alleen vanaf de zijkant bereikbaar is.

Materialen en veiligheid bij het omgaan met brandbare vloeistoffen

Onderdelen die in contact komen met het medium, vervaardigd uit roestvrij staal 1.4301 (V2A) en PTFE, zijn chemisch bestendig tegen zeer zuivere oplosmiddelen. Bürkle wijst voor deze pomp op de richtlijnen inzake explosiebeveiliging bij het omgaan met brandbare, licht ontvlambare vloeistoffen: alle onderdelen moeten worden geaard; daarnaast wordt een antistatische set aanbevolen. Op de productpagina wordt geen specifiek ATEX-certificeringsnummer vermeld.

Wanneer perslucht of een ander materiaal nodig is

Indien er perslucht of inertgas beschikbaar is en de dompeldiepte vrij kan worden gekozen tussen 60 en 95 centimeter, biedt het afnamesysteem voor oplosmiddelen met afvoerslang hetzelfde type afvoer aan in de vorm van een compleet systeem, inclusief drukregelaar. Indien er sprake is van bijzonder agressieve of zeer zuivere media waarvoor roestvrij staal niet in aanmerking komt, is de vatpomp Ultrarein PTFE met slang en kraan van PTFE en FEP het chemisch best bestendige alternatief.

Typische toepassingsgebieden

• Het afvullen van uiterst zuivere oplosmiddelen in verschoven of hoger geplaatste vaten
• Werkplekken met wisselende opvangbakken, die de slang flexibel kan bereiken
• Veelvuldig, herhaaldelijk afvullen met vrije handen in de beoogde verpakking
• Stalen vaten met een G2-inch-schroefdraad in het laboratorium, het magazijn of de productie

Technische details

Leveringsomvang

• Oplosmiddelpomp met voetbediening, voorzien van een afvoerslang en een kraan

Dienstverlening en inkoop

Wie niet zeker weet of de starre boog of de flexibele slang beter bij zijn eigen opstelling past, bestelt vaak eerst beide uitvoeringen ter vergelijking of voor verschillende werkplekken met een uiteenlopende opstelling van de vaten. Wij adviseren u bij de keuze en bij reserveonderdelen zoals slangen, afsluitkranen of pedalen.
