Kern CCA 10K-5M telsysteem 6 / 15 kg, referentieweegschaal 0,6 kg / 0,01 g
€ 918,00
% Adviesprijs van de fabrikant: € 1.020,00 10% onder de adviesprijs van de fabrikant
- Hoeveelheidsweegschaal 6 / 15 kg met afleesbaarheid 2 / 5 g (IFS 10K-3M)
- Referentieweegschaal TEWJ 600-2M-B: 0,6 kg, afleesbaarheid 0,01 g
- Telresolutie 750.000, minimaal stukgewicht 20 mg (laboratorium)
- Weegplateau van de hoeveelheidsweegschaal 300 x 240 mm, platform IP65, nettogewicht ca. 9 kg
- Drie displays, 100 artikelgeheugenplaatsen, RS-232 standaard
- Conformiteitsbeoordeling optioneel af fabriek, voeding en werkbeschermkappen in de leveringsomvang
Productinformatie "Kern CCA 10K-5M telsysteem 6 / 15 kg, referentieweegschaal 0,6 kg / 0,01 g"

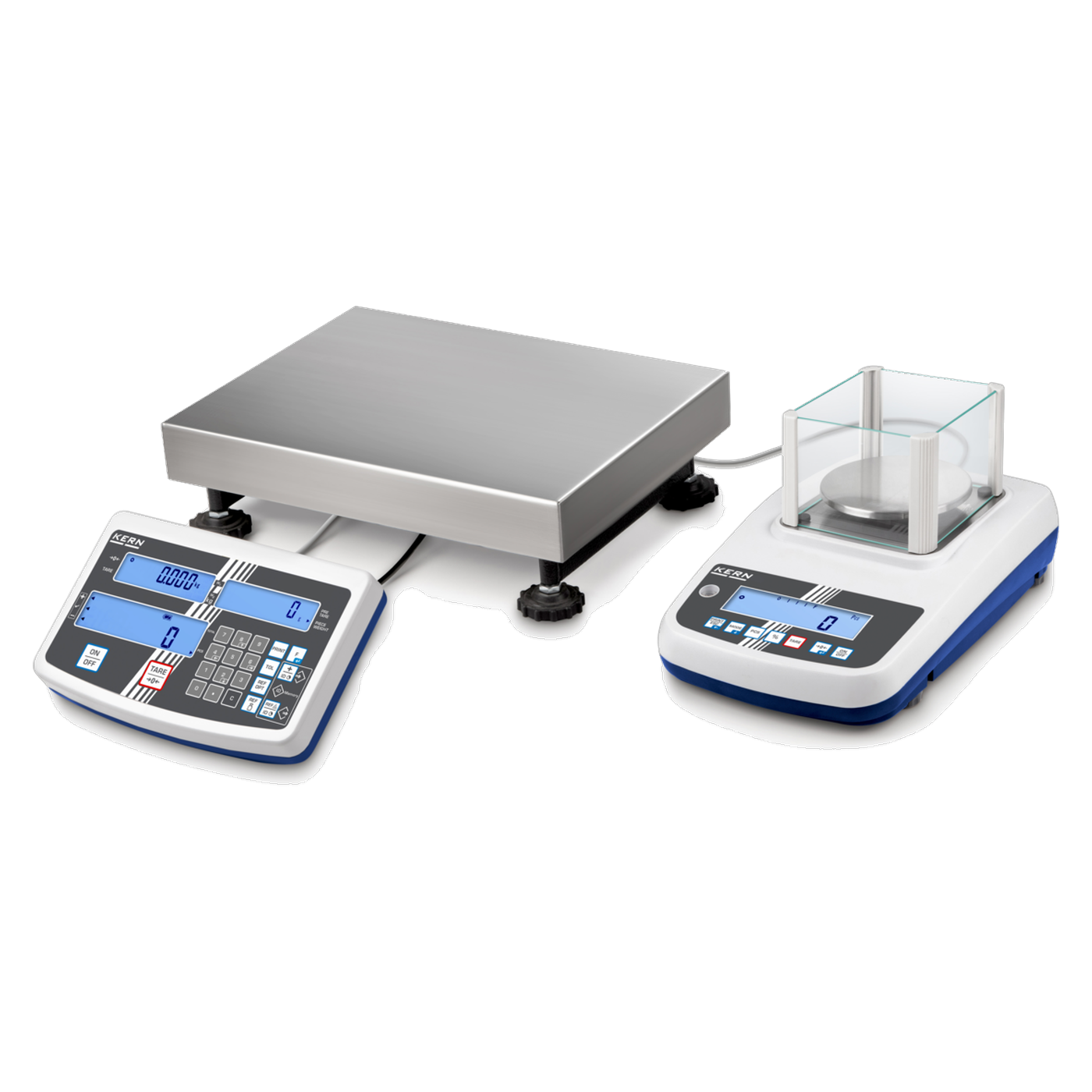

De Kern CCA is een telsysteem dat bestaat uit twee weegschalen en een gemeenschappelijke weegindicator. Een referentieweegschaal met hoge resolutie weegt het afzonderlijke onderdeel, terwijl een platformweegschaal uit de Kern IFS-serie de grote hoeveelheid weegt. Op basis van beide gegevens berekent het systeem het aantal stuks. Kern noemt het geschikt voor het tellen van zeer kleine onderdelen in grote hoeveelheden; het display geeft tot 999.999 getelde stuks weer. Negen modellen dekken hoeveelheidsweegschalen van 6 kg tot 150 kg af. Elk model kan af fabriek worden besteld met een conformiteitsbeoordeling volgens de NAWI-richtlijn (2014/31/EU).
Referentieweegschaal en hoeveelheidsweegschaal
De uitgang van de modelnaam geeft de referentieweegschaal aan. De -4M-modellen beschikken over de referentieweegschaal TEWJ 6000-1M-B (6 kg, afleesbaarheid 0,1 g) en tellen onder laboratoriumomstandigheden onderdelen vanaf 100 mg. De -5M-modellen zijn uitgerust met de TEWJ 600-2M-B (0,6 kg, afleesbaarheid 0,01 g) en tellen onderdelen vanaf 20 mg. De hoeveelheidsweegschaal is een model uit de IFS-serie met twee weegbereiken: CCA 6K bevat de IFS 6K-3M, CCA 10K de IFS 10K-3M, CCA 30K de IFS 30K-3M, CCA 60K de IFS 60K-2M en CCA 100K de IFS 100K-2M. Hierdoor stijgt de telresolutie van 60.000 bij de CCA 6K-4M tot 7.500.000 bij de CCA 100K-5M.
Weegindicator en bediening
De weegindicator beschikt over drie displays voor gewicht, referentiegewicht en totaal aantal stuks, een LCD met achtergrondverlichting en cijfers van 20 mm hoog, en 28 toetsen. Het apparaat slaat 100 artikelen op met referentiegewicht, referentiehoeveelheid en containergewicht. Als referentieaantal kunt u kiezen uit 5, 10, 20, 50 en 100; de handmatige referentieoptimalisatie verbetert stapsgewijs de gemiddelde waarde van het gewicht per stuk. Verdere functies zijn de PRE-TARE-functie, Net-Total (receptuurniveau A), het totaliseren van getelde stuks, de procentbepaling, een omrekenfunctie en wegen met tolerantiebereik met optisch en akoestisch signaal. De datum en tijd kunnen worden afgedrukt.
Nauwkeurigheid en justering
Volgens Kern is de referentieweegschaal gebaseerd op de EWJ-serie en justeert zij zich tijdgestuurd om de 2 uur intern. Voor de justering met een extern gewicht wordt in het datablad 6 kg (klasse M1) aanbevolen. Het weegplatform is beschermd volgens IP65; de weegcel is vervaardigd uit aluminium en is eveneens beschermd volgens IP65. De weegindicator is beschermd volgens IP23; het display heeft geen beschermingsgraad.
Aansluiting en stroomvoorziening
De twee weegschalen zijn verbonden via een RS-232-Y-kabel (ca. 1,5 m), waarop bovendien een printer kan worden aangesloten. RS-232 is standaard aanwezig. De stekkeradapter (100 V tot 240 V, 12 V, 500 mA op het apparaat) wordt meegeleverd met landadapters. Bij de -4M-modellen is een loodaccu (KFB-A01, 6 V, 1,2 Ah) optioneel verkrijgbaar. Het duurt 12 uur om de accu op te laden en volgens het datablad gaat deze 8 uur mee met achtergrondverlichting en 18 uur zonder achtergrondverlichting. De omgevingstemperatuur mag tussen 0 °C en 40 °C liggen, de luchtvochtigheid tot 80 %.
Typische toepassingsgebieden
- Verpakkingsindustrie: het aantal kleine onderdelen in kisten en zakken bepalen
- Magazijnlogistiek: hoeveelheden kleine onderdelen registreren op basis van het gewicht
- Kwaliteitsborging: leveringshoeveelheden en productieloten controleren aan de hand van het beoogde aantal stuks
- Orderverzameling en inventarisatie: schroeven, veren en gestanste onderdelen in grote hoeveelheden tellen
- IJkplichtige telprocessen: met conformiteitsbeoordeling af fabriek
Modellen in het overzicht
| Model | Hoeveelheidsweegschaal | Weegbereik hoeveelheidsweegschaal | Afleesbaarheid hoeveelheidsweegschaal | Referentieweegschaal (Max / d) | Telresolutie (laboratorium) | Minimaal stukgewicht bij stuktelling (laboratorium / normaal) | Weegplateau van de hoeveelheidsweegschaal | Nettogewicht ca. |
|---|---|---|---|---|---|---|---|---|
| CCA 6K-4M | IFS 6K-3M | 3 / 6 kg | 1 / 2 g | 6 kg / 0,1 g | 60.000 | 100 mg / 1 g | 300 x 240 mm | 9 kg |
| CCA 6K-5M | IFS 6K-3M | 3 / 6 kg | 1 / 2 g | 0,6 kg / 0,01 g | 300.000 | 20 mg / 200 mg | 300 x 240 mm | 9 kg |
| CCA 10K-5M | IFS 10K-3M | 6 / 15 kg | 2 / 5 g | 0,6 kg / 0,01 g | 750.000 | 20 mg / 200 mg | 300 x 240 mm | 9 kg |
| CCA 30K-4M | IFS 30K-3M | 15 / 30 kg | 5 / 10 g | 6 kg / 0,1 g | 300.000 | 100 mg / 1 g | 400 x 300 mm | 14 kg |
| CCA 30K-5M | IFS 30K-3M | 15 / 30 kg | 5 / 10 g | 0,6 kg / 0,01 g | 1.500.000 | 20 mg / 200 mg | 400 x 300 mm | 14 kg |
| CCA 60K-4M | IFS 60K-2M | 30 / 60 kg | 10 / 20 g | 6 kg / 0,1 g | 600.000 | 100 mg / 1 g | 400 x 300 mm | 14 kg |
| CCA 60K-5M | IFS 60K-2M | 30 / 60 kg | 10 / 20 g | 0,6 kg / 0,01 g | 3.000.000 | 20 mg / 200 mg | 400 x 300 mm | 14 kg |
| CCA 100K-4M | IFS 100K-2M | 60 / 150 kg | 20 / 50 g | 6 kg / 0,1 g | 1.500.000 | 100 mg / 1 g | 500 x 400 mm | 16 kg |
| CCA 100K-5M | IFS 100K-2M | 60 / 150 kg | 20 / 50 g | 0,6 kg / 0,01 g | 7.500.000 | 20 mg / 200 mg | 500 x 400 mm | 16 kg |
Technische details
Deze waarden gelden voor alle modellen. Afwijkende waarden staan in de modeltabel.
| Weegsysteem | Rekstrookjes, aluminium weegcel (hoeveelheidsweegschaal) |
| Stabilisatietijd | 2 s |
| Beschermingsgraad | Weegplatform en weegcel IP65, weegindicator IP23 |
| Display | LCD met achtergrondverlichting, 3 displays, cijferhoogte 20 mm, 28 toetsen |
| Eenheid | kg |
| Artikelgeheugen | 100 plaatsen |
| Referentiestukaantallen bij het tellen | 5, 10, 20, 50, 100 |
| Justering | Interne referentieweegschaal (om de 2 uur), externe systeemjustering, aanbevolen justeergewicht 6 kg (M1) |
| Interface | RS-232 standaard, Y-kabel voor het aansluiten van de weegschalen (ca. 1,5 m) |
| Voeding | Stekkeradapter, 100 V tot 240 V, apparaat 12 V, 500 mA; landadapters EU, VK, CH (VS bij de -5M-modellen) |
| Accu (alleen -4M, optioneel) | Lood, KFB-A01, 6 V, 1,2 Ah, oplaadtijd 12 uur, gebruiksduur 8 uur met en 18 uur zonder achtergrondverlichting |
| Omgevingstemperatuur | 0 °C tot 40 °C |
| Luchtvochtigheid | tot 80 % |
| Conformiteitsbeoordeling volgens NAWI (2014/31/EU) | optioneel af fabriek, art.nr. 965-229-216 voor CCA 6K-4M, CCA 30K-4M, CCA 60K-4M, CCA 60K-5M, CCA 100K-4M en CCA 100K-5M, art.nr. 965-228-216 voor CCA 6K-5M, CCA 10K-5M en CCA 30K-5M |
| DAkkS-kalibratiecertificaat | apart te bestellen, art.nr. 962-129-127 voor CCA 6K-4M, CCA 30K-4M, CCA 60K-4M, CCA 60K-5M, CCA 100K-4M en CCA 100K-5M, art.nr. 962-128-127 voor CCA 6K-5M, CCA 10K-5M en CCA 30K-5M |
| Garantie (fabrikant) | 36 maanden volgens Kern, exclusief slijtdelen |
Leveringsomvang
- Kern CCA-telsysteem bestaande uit een referentieweegschaal (TEWJ) en een hoeveelheidsweegschaal (IFS) met weegindicator
- RS-232-Y-verbindingskabel
- Stekkeradapter met landadapters
- Werkbeschermkappen voor de referentieweegschaal en de weegindicator
De accu en de printer zijn niet bij de levering inbegrepen.
Conformiteitsbeoordeling en kalibratie
Een conformiteitsbeoordeling volgens de NAWI-richtlijn (2014/31/EU) is optioneel verkrijgbaar: art.nr. 965-229-216 voor CCA 6K-4M, CCA 30K-4M, CCA 60K-4M, CCA 60K-5M, CCA 100K-4M en CCA 100K-5M, art.nr. 965-228-216 voor CCA 6K-5M, CCA 10K-5M en CCA 30K-5M. Kern levert deze uitsluitend af fabriek samen met het systeem; een conformiteitsbeoordeling achteraf is volgens Kern niet mogelijk. Voor de bestelling heeft Kern het volledige adres van de opstellingslocatie nodig. Een DAkkS-kalibratiecertificaat is apart te bestellen: art.nr. 962-129-127 voor CCA 6K-4M, CCA 30K-4M, CCA 60K-4M, CCA 60K-5M, CCA 100K-4M en CCA 100K-5M, art.nr. 962-128-127 voor CCA 6K-5M, CCA 10K-5M en CCA 30K-5M. De bevestiging van de fabrikantspecificatie (969-517) is alleen verkrijgbaar in combinatie met het DAkkS-kalibratiecertificaat.
Garantie
Volgens Kern & Sohn geldt voor deze apparaten een garantie van 3 jaar. Kern verleent 3 jaar op producten met een catalogusprijs vanaf 500 € en 2 jaar op producten daaronder en op componenten; slijtdelen zoals batterijen en accu's zijn uitgesloten. Garantiereparaties worden uitgevoerd door Kern of door een Kern-dealer.
Downloads
Regelgevende informatie
Als elektrische apparaten de weegschalen vallen onder de Duitse wet op elektrische en elektronische apparatuur (ElektroG). De fabrikant Kern & Sohn GmbH is geregistreerd onder het WEEE-registratienummer DE 80821200. Hoe u oude apparaten kunt inleveren, staat vermeld op de pagina Milieu en afvalverwerking.
Individuele behoeften en inkoopservice
De RS-232-Y-kabel (CCA-A01), werkbeschermkappen (EWJ-A04, EWJ-A04S05 met 5 stuks, KFB-A02), de accu KFB-A01 en de accu voor de referentieweegschaal EWJ-A06, de stekkeradapters EWJ-A05, PFB-A02 tot en met PFB-A05 en YKA-11, de statieven IFB-A01 (ca. 330 mm) en IFB-A02 (ca. 600 mm, alleen voor CCA 100K), de rollenbanen YRO-01 (CCA 30K en 60K) en YRO-02 (CCA 100K), de ESD-aardingsstekker YGR-01, thermische printers (YKC-01, YKH-01), de dotmatrixprinter (YKG-01), de naaldprinter (YKT-01), de RS232-naar-USB-converter (AFH 13), de RS232-Bluetooth-adapter (YKI-02), de RS232-Ethernet-converters (YKI-10, YKI-11), de RS232-WLAN-converter (YKI-12), de antitrillingstafel (YPS-03) en de antitrillingsplaten (YPS-04, YPS-05) zijn eveneens verkrijgbaar. Aanvragen lopen via onze inkoopservice.
| Uitvoering: | CCA 10K-5M · 15 kg |
|---|---|
| Voeding: | Netvoeding |
