Kern OBN 158 fasecontrastmicroscoop, trinoculair, Infinity Plan, 40x tot 1.000x, 20 W halogeen
€ 2.628,00
% Adviesprijs van de fabrikant: € 2.920,00 10% onder de adviesprijs van de fabrikant
- Trinoculaire fasecontrastmicroscoop met Infinity-Plan-optiek en Siedentopf-tubus
- Vijf objectieven: 4x, PH 10x, PH 20x, PH 40x, PH 100x (olie), totale vergroting 40x tot 1.000x
- Universele PH-draaicondensor met condensorwiel met 5 posities, apertuur 1,25
- Köhler-verlichting met lichtvelddiafragma, dimbare halogeenlamp van 20 W (Philips)
- Grote kruistafel, fijnafstelling 0,002 mm, stralengangverdeling 0:100 en 80:20
- Centreeroculair, stofkap en oogschelpen inbegrepen
Productinformatie "Kern OBN 158 fasecontrastmicroscoop, trinoculair, Infinity Plan, 40x tot 1.000x, 20 W halogeen"

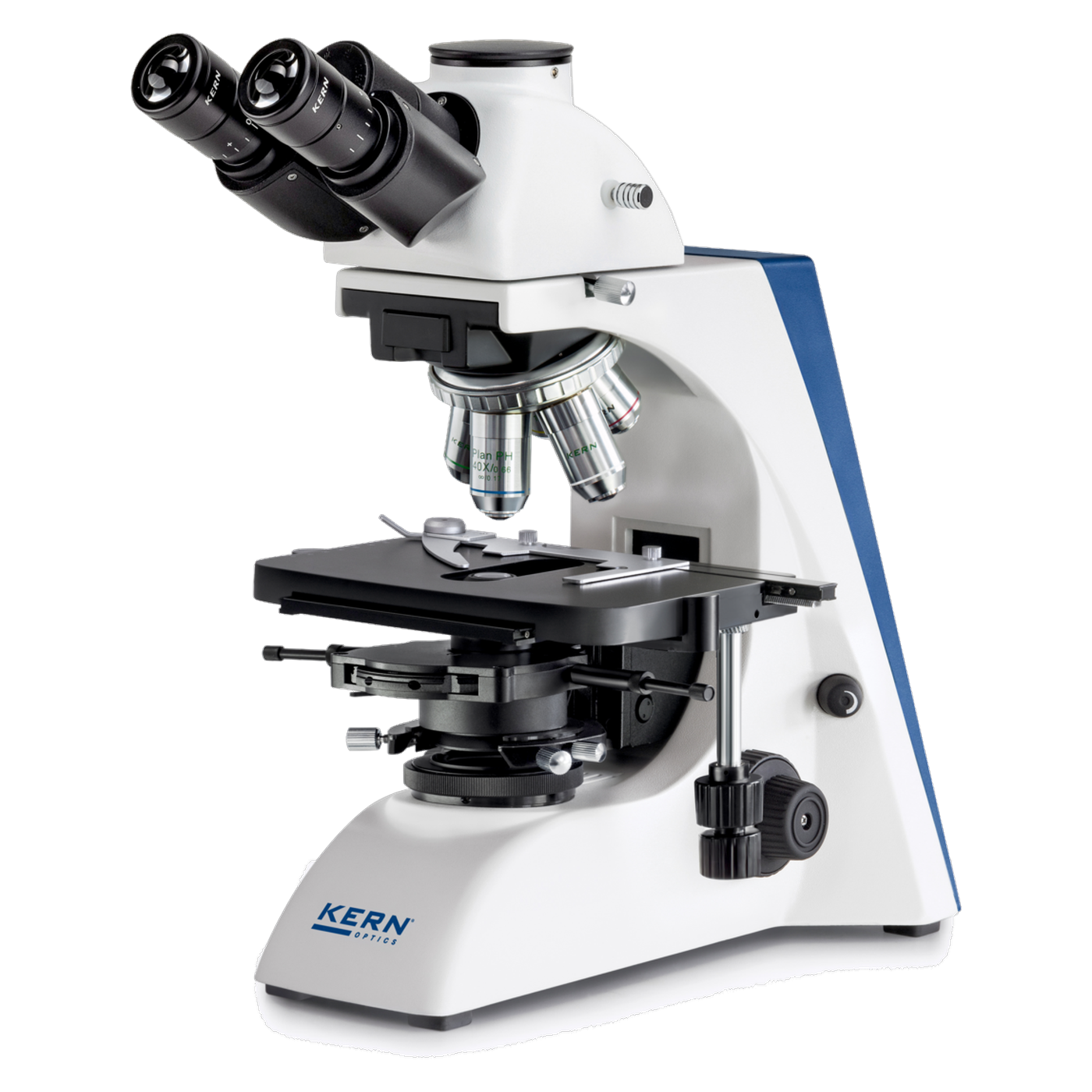

De Kern OBN 158 is een trinoculaire fasecontrastmicroscoop met Infinity-Plan-optiek en 20 W halogeenverlichting. Kern levert het apparaat als vooraf geconfigureerd systeem: een condensorwiel met vijf standen, een fasecontrastcondensor en vier fasecontrastobjectieven zijn reeds ingebouwd. De halogeenlamp is afkomstig van Philips en is dimbaar. Als monsters noemt Kern doorschijnende, dunne, contrastarme en veeleisende preparaten, zoals levende zoogdiercellen, bacteriën en weefsel.
Fasecontrastuitrusting

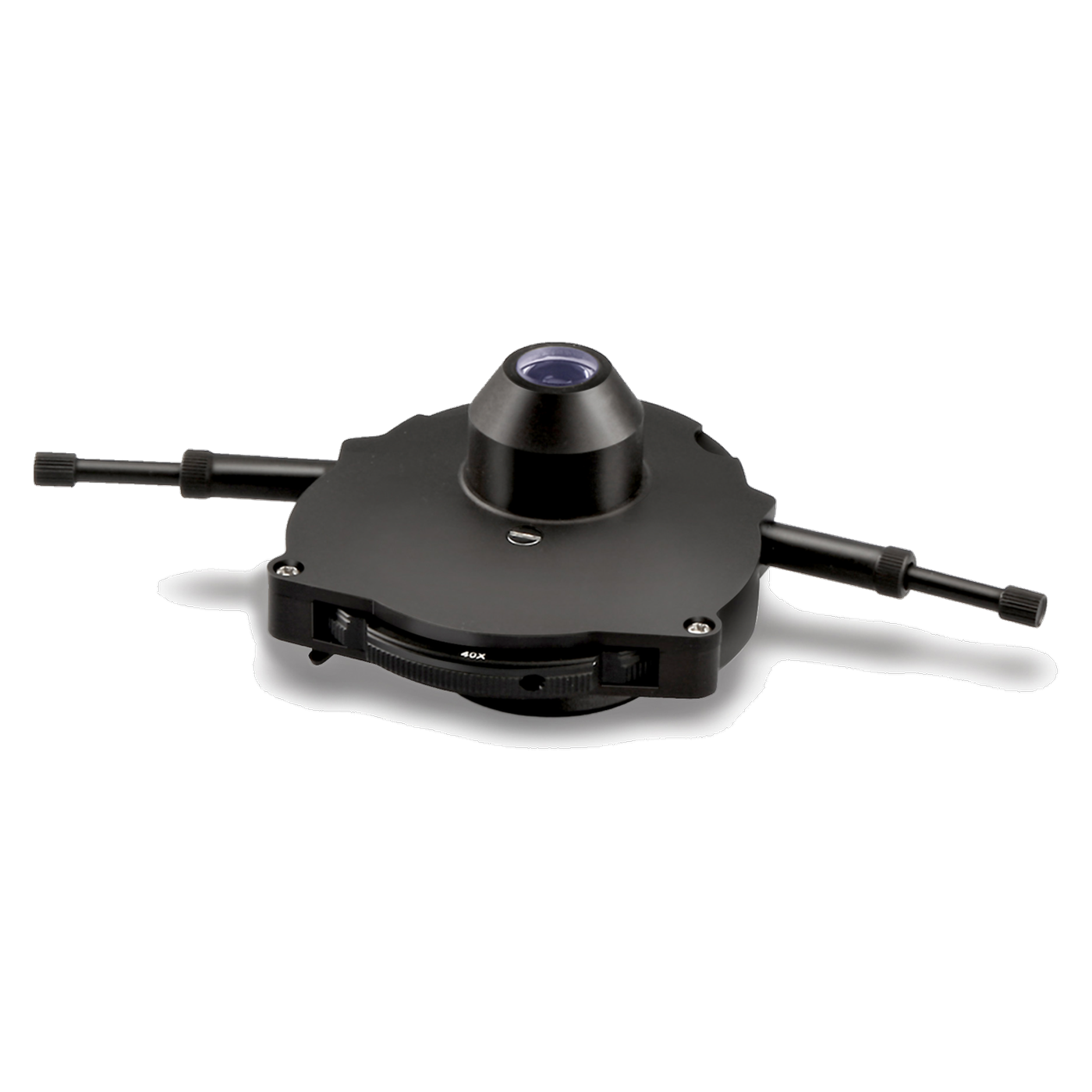

De PH-universele draaicondensor beschikt over een condensorwiel met vijf standen. Hij is centreerbaar, heeft een apertuur van 1,25 en een apertuurdiafragma. Op de revolver zijn vijf objectieven gemonteerd: 4x (Infinity Plan, apertuur 0,11), PH 10x (0,25), PH 20x (0,45, geveerd), PH 40x (0,65, geveerd) en PH 100x (1,25, olie). Alle dragen een schimmelwerende coating. Met de HWF 10x-oculairen wordt een totale vergroting van 40x tot 1.000x bereikt. Het gezichtsveld bedraagt volgens het gegevensblad 0,2 tot 5 mm. Naast fasecontrast wordt ook helderveld als contrastmethode vermeld. Donkerveld, polarisatie en fluorescentie zijn opties. Een centreeroculair voor de instelling van het fasecontrast wordt meegeleverd.
Köhler-verlichting met halogeenlicht
De verlichting werkt volgens het Köhler-principe met een instelbaar lichtvelddiafragma. De halogeenlamp heeft een vermogen van 20 W en is dimbaar; filters zijn mogelijk. De tafelvoeding is afneembaar en heeft een C14-apparaatstekker. Het apparaat werkt op 100 tot 240 V bij 50/60 Hz en 1,5 A; aan de microscoop staat 12 V met 4 A. De DC-stekker is aan de binnenzijde positief, met een buitendiameter van 5,5 mm, een binnendiameter van 2,5 mm en een lengte van 9,5 mm. De Euro-stekker wordt meegeleverd; een adapter voor het Verenigd Koninkrijk is optioneel.
Tubus, objecttafel en scherpstelling

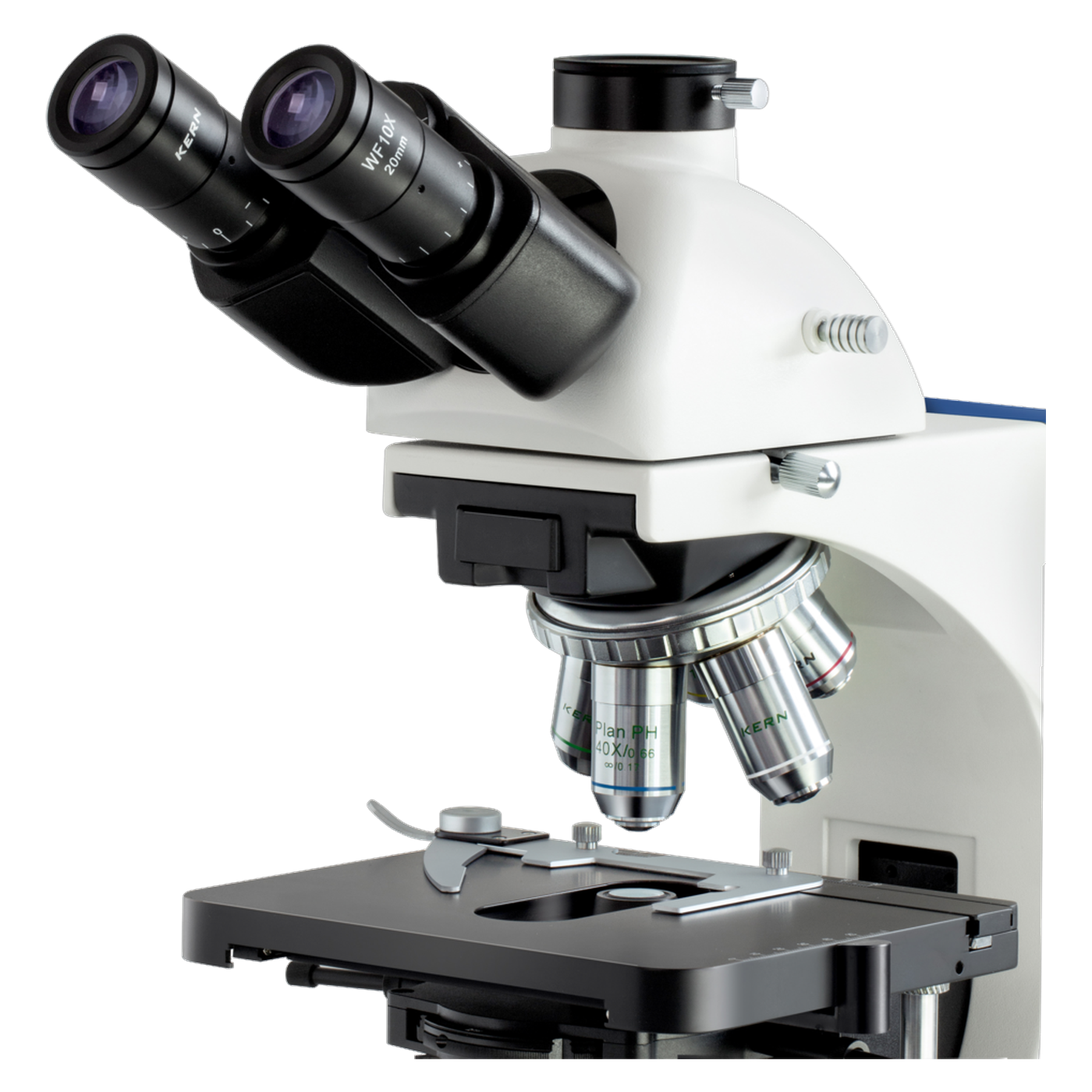

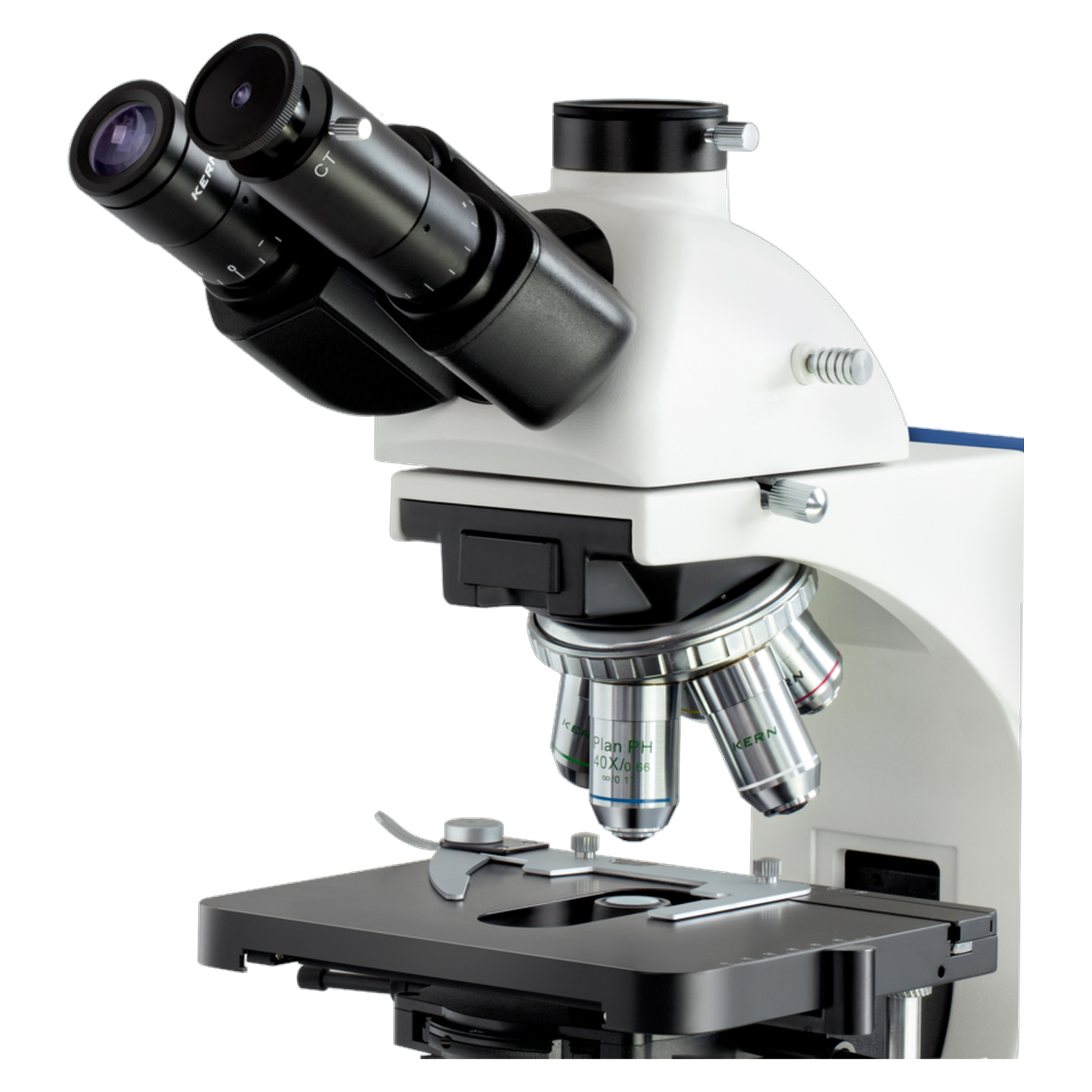

De Siedentopf-tubus is trinoculair, onder een hoek van 30° gekanteld en 360° draaibaar. De stralengangverdeling bedraagt volgens het gegevensblad 0:100 en 80:20. De pupilafstand varieert van 50 tot 75 mm; de dioptrie-instelling werkt aan beide zijden van -5 tot +5. De zeer grote mechanische kruistafel wordt bediend met een ergonomische, aan beide zijden aangebrachte en coaxiale grof- en fijnafstelling. De fijnafstelling werkt in stappen van 0,002 mm; er is een koppelregeling aanwezig. Voor het aansluiten van een camera is een C-Mount-adapter vereist. De microscoop meet 390 x 200 x 400 mm en weegt netto ongeveer 10 kg.
Typische toepassingsgebieden
- Hematologie, urologie, gynaecologie en dermatologie: ongekleurde cellen
- Microbiologie, parasitologie en immunologie
- Pathologie, oncologie en entomologie
- Wateranalyse, zuiveringsinstallaties en brouwerijen
- Dierenartspraktijken en intramurale en laboratoriummedische instellingen, gezondheidsdiensten, universiteiten
Technische details
| Optisch systeem | Infinity |
| Tubus | Trinoculair, Siedentopf, 30° gekanteld, 360° draaibaar, pupilafstand 50 tot 75 mm, dioptrie-instelling aan beide zijden -5 tot +5 |
| Stralengangverdeling | 0:100 en 80:20 |
| Oculair | HWF 10x, gezichtsveld 20 mm, insteekdiameter 23,2 mm, schimmelwerende coating |

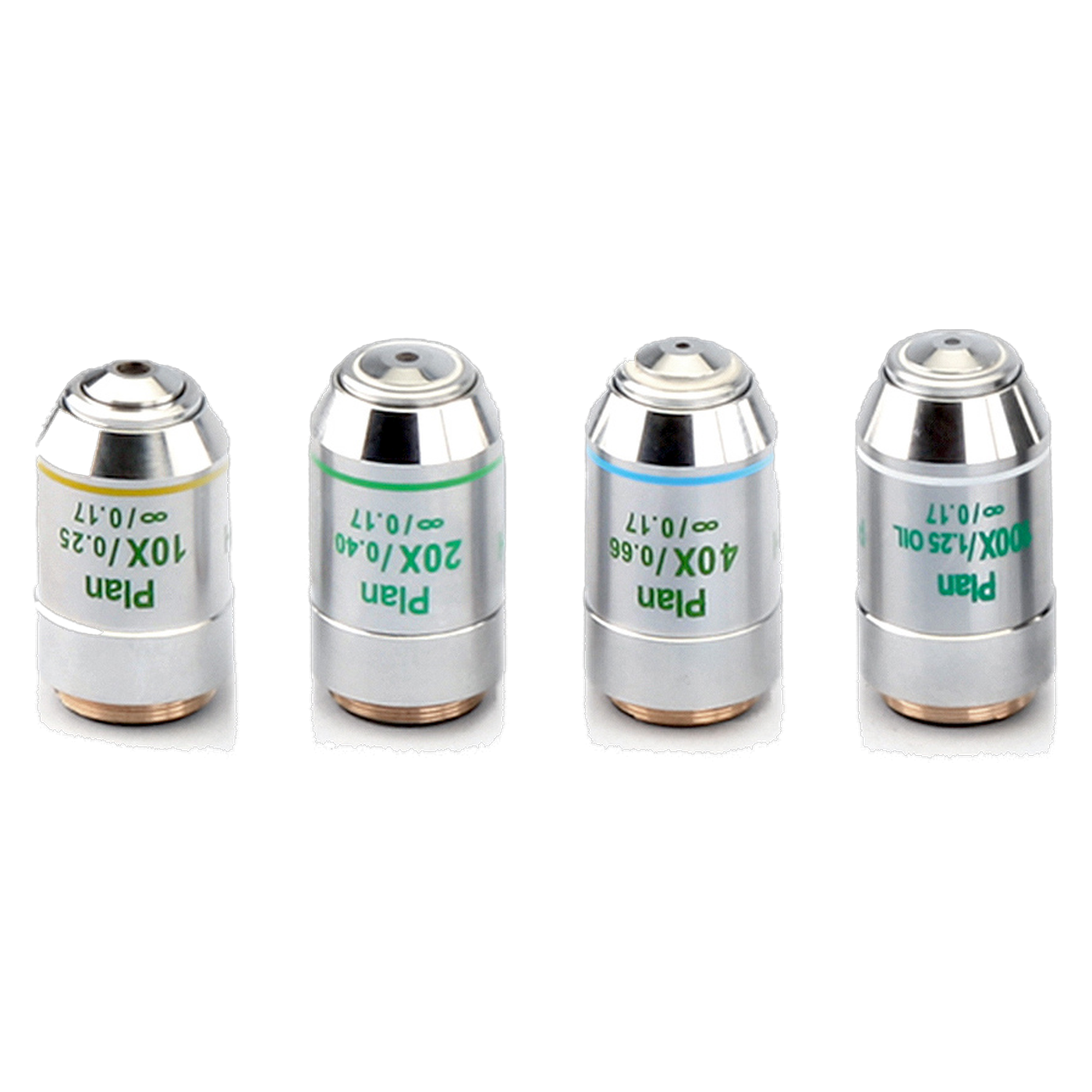

| Objectieven | Infinity Plan: 4x / 0,11, PH 10x / 0,25, PH 20x / 0,45 (geveerd), PH 40x / 0,65 (geveerd), PH 100x / 1,25 (olie), schimmelwerende coating |
| Objectiefrevolver | 5 plaatsen |
| Totale vergroting | 40x tot 1.000x |
| Gezichtsveld | 0,2 mm tot 5 mm |
| Contrastmethoden | Fasecontrast en helderveld; donkerveld, polarisatie, fluorescentie optioneel |
| Condensor | Universele PH-draaicondensor met 5-voudig condensorwiel, apertuur 1,25, apertuurdiafragma, centreerbaar |
| Objecttafel | Zeer grote mechanische kruistafel |
| Focus | Coaxiale grof- en fijnafstelling, aan beide zijden, fijnafstelling 0,002 mm, koppelregeling |
| Verlichting | Halogeen 20 W (Philips), dimbaar, Köhler-verlichting met lichtvelddiafragma, filter mogelijk |
| Camera-aansluiting | C-Mount-adapter vereist |
| Stroomvoorziening | Tafelvoeding (afneembaar, IEC-connector C14) 100 tot 240 V AC, 50/60 Hz, 1,5 A; apparaat 12 V / 4 A |
| Netstekker | Euro inbegrepen in de leveringsomvang; UK-adapter optioneel |
| Afmetingen (B x D x H) | 390 x 200 x 400 mm |
| Nettogewicht | ca. 10 kg |
| Opslagtemperatuur | -5 °C tot 40 °C |
| Markering | CE |
| Garantie (fabrikant) | 36 maanden volgens Kern, exclusief slijtdelen |
Leveringsomvang
- Microscoop OBN 158 met trinoculaire koker
- HWF 10x-oculairen
- Objectieven 4x, PH 10x, PH 20x, PH 40x, PH 100x
- Fasecontrastcondensor met condensorwiel

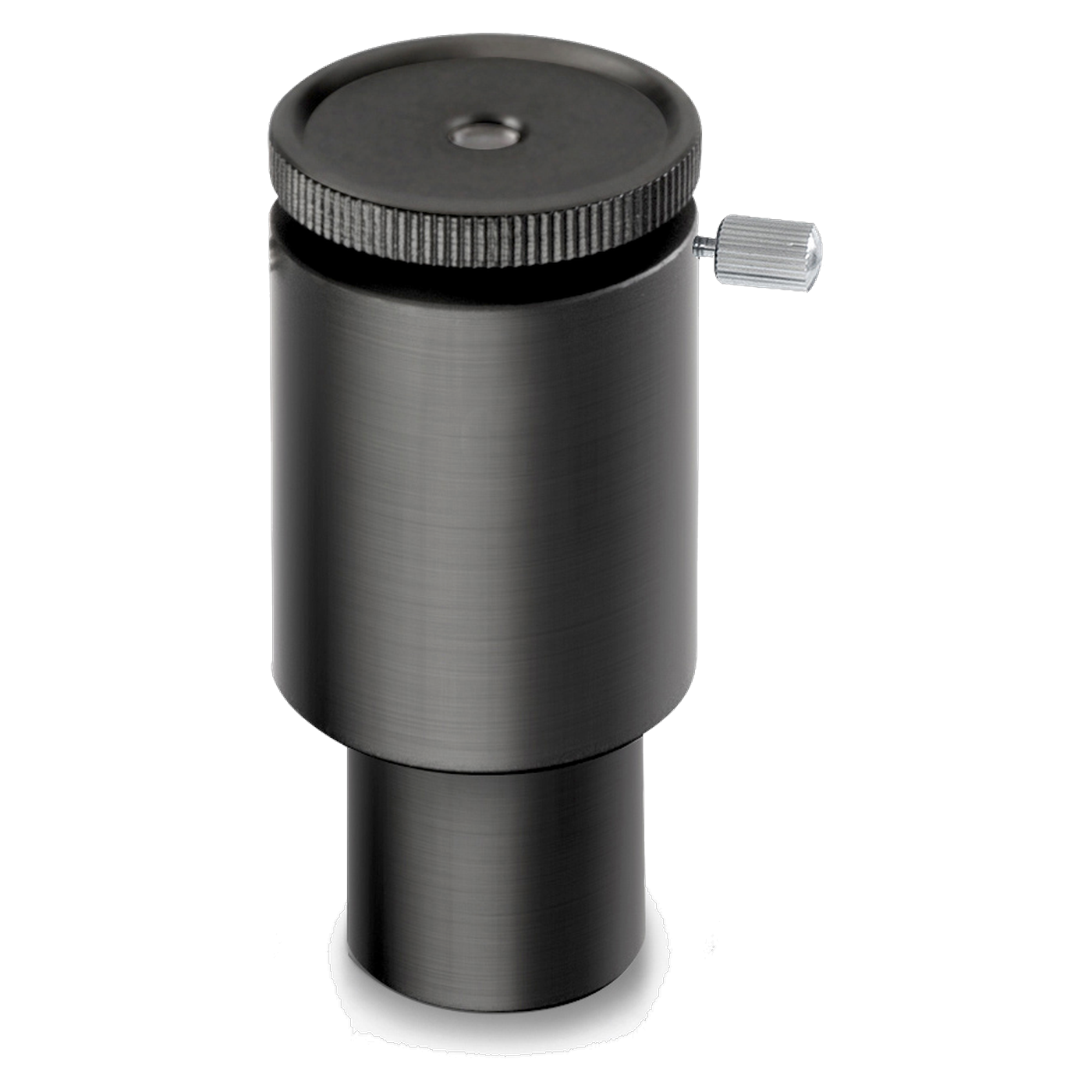

- Centreeroculair voor het instellen van het fasecontrast
- Tafelvoeding met Euro-stekker
- Stofkap
- Oogschelpen
- Meertalige gebruiksaanwijzing
Garantie
Volgens Kern & Sohn geldt voor deze microscoop een garantie van 3 jaar. Kern verleent 3 jaar op producten met een catalogusprijs vanaf 500 € en 2 jaar op producten daaronder en op componenten; slijtdelen zoals batterijen en accu's zijn uitgesloten. Garantiereparaties worden uitgevoerd door Kern of door een Kern-dealer.
Downloads
Gebruiksaanwijzing Kern OBN-15 (pdf, Engels)Regelgevende informatie
Als elektrisch apparaat valt de microscoop onder de Duitse wet op elektrische en elektronische apparatuur (ElektroG). De fabrikant Kern & Sohn GmbH is geregistreerd onder het WEEE-registratienummer DE 80821200. Hoe u oude apparaten kunt inleveren, staat vermeld op de pagina Milieu en afvalverwerking.
Individuele behoeften en inkoopservice
Voor de OBN-serie noemt Kern als accessoires een swing-out-condensor, extra oculairen, objectieven, kleurenfilters, fasecontrasteenheden, een donkerveldcondensor, een eenvoudige polarisatie-eenheid, een Butterfly-tubus en complete fluorescentie-eenheden. Deze zijn eveneens verkrijgbaar. Aanvragen lopen via onze inkoopservice.
