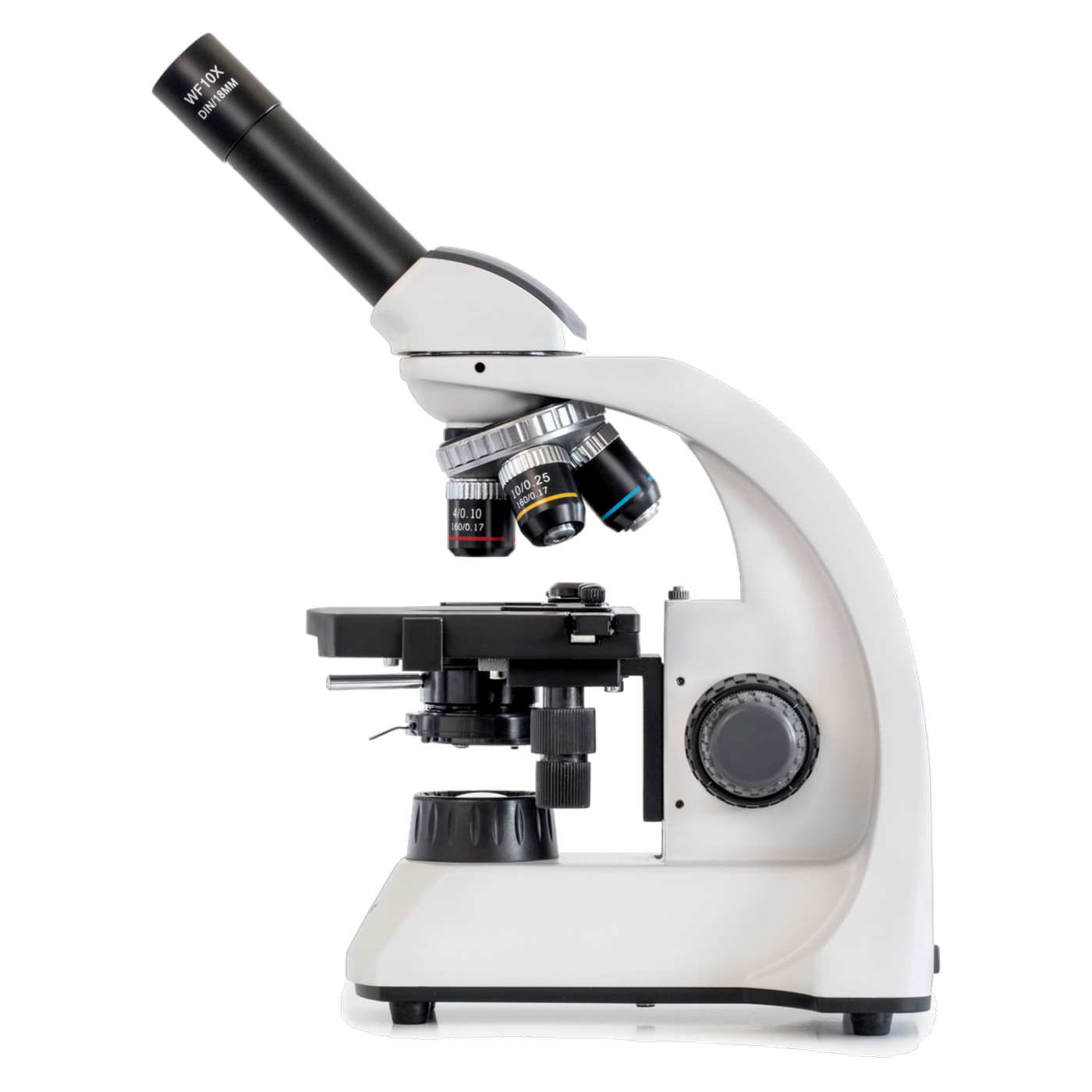

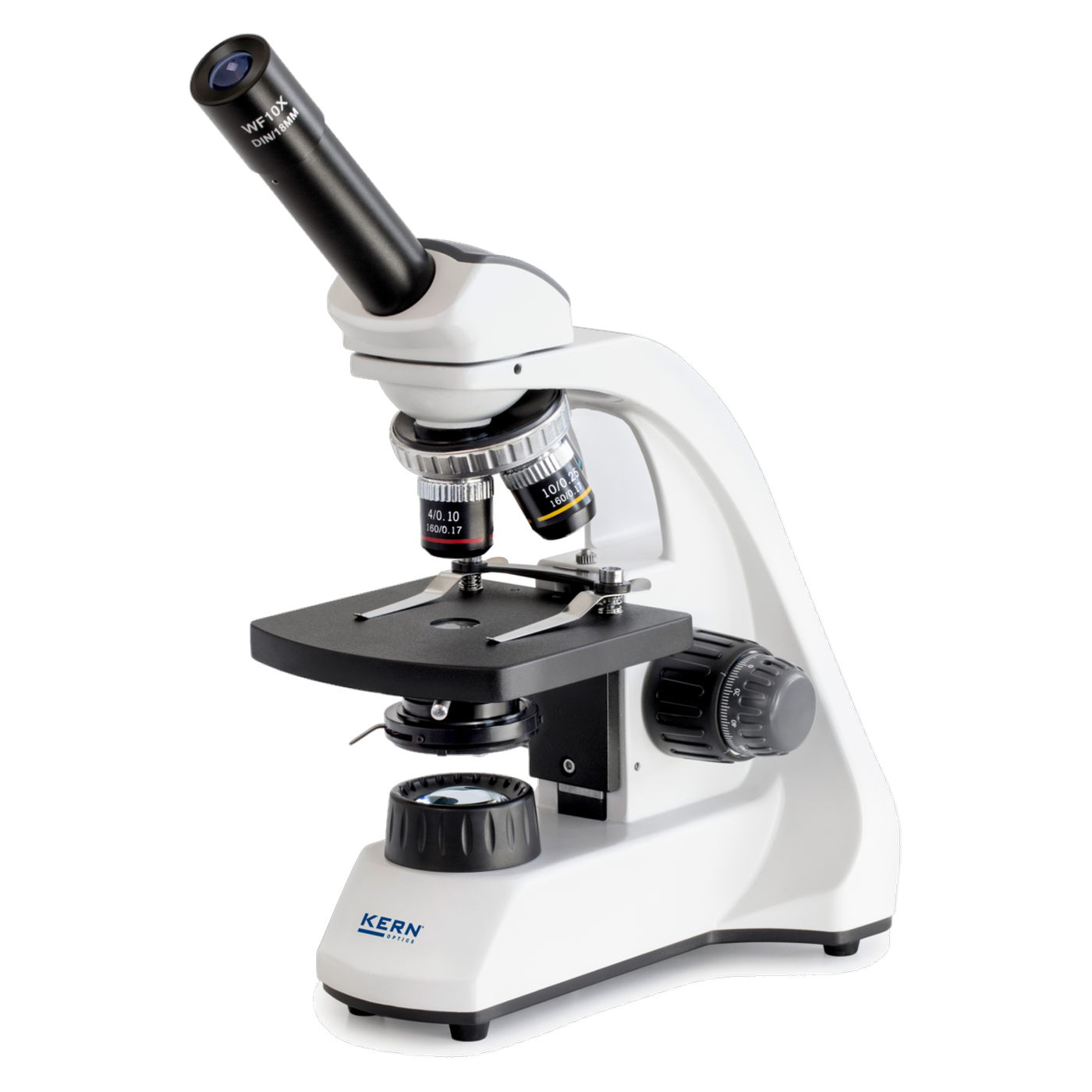

Kern OBT 102 doorlichtmicroscoop, monoculair, 40x tot 400x, 1 W LED

De Kern OBT-1 is een serie van zes doorlichtmicroscopen voor onderwijs, opleiding en hobby. Kern noemt ze schoolmicroscopen. Alle modellen zijn voorzien van een traploos dimbare 1 W LED, achromatische objectieven, een WF 10x-oculair met een gezichtsveld van 18 mm en een tubus die 45° gekanteld is en 360° kan draaien. De modellen verschillen wat betreft de tubus (monoculair of binoculair), de condensor, het aantal objectieven en of er een mechanische kruistafel bij wordt geleverd.

Welk model voor welk gebruik

De OBT 101 is het eenvoudigste model. Het beschikt over drie objectieven (4x, 10x, 40x), een eenvoudige condensor met een apertuur van 0,65 en een drievoudige revolver. De OBT 102 heeft dezelfde optiek, maar is voorzien van een Abbe-condensor met een apertuur van 1,25 en een viervoudige revolver. Bij de OBT 103 is een mechanische kruistafel toegevoegd, waarmee het preparaat kan worden verplaatst. De OBT 104 komt overeen met de OBT 103, maar beschikt over een binoculaire tubus voor waarneming met beide ogen. De OBT 105 is monoculair en heeft af fabriek een 100x-objectief voor olie-immersie. De OBT 106 is op dezelfde wijze uitgerust als de OBT 105, maar beschikt over een binoculaire tubus. Voor de OBT 101 tot en met OBT 104 is het 100x-objectief als accessoire verkrijgbaar (OBB-A3207). Voor overzichtswaarnemingen tot 400x volstaan de standaardobjectieven.

Optiek en vergroting

De objectieven zijn achromatisch: 4x met een apertuur van 0,1, 10x met 0,25 en 40x met 0,65. De 40x-objectief is geveerd, wat betekent dat deze naar boven uitwijkt wanneer deze op het preparaat wordt geplaatst. Alleen de OBT 105 en OBT 106 zijn af fabriek uitgerust met een 100x-objectief met een apertuur van 1,25 voor olie, eveneens met veermechanisme. Met het 10x-oculair resulteert dit in een totale vergroting van 40x tot 400x; bij de OBT 105 en OBT 106 loopt dit op tot 1.000x. Het gezichtsveld bedraagt volgens het gegevensblad 0,45 tot 4,5 mm. De oculairen hebben een gezichtsveld van 18 mm en een insteekdiameter van 23,2 mm; volgens het gegevensblad zijn ze vastgemonteerd. Bij de binoculaire modellen OBT 104 en OBT 106 kan de pupilafstand worden ingesteld van 48 tot 75 mm; de dioptrie-instelling werkt eenzijdig van -5 tot +5.

Verlichting en condensor

Het licht komt van onderaf uit een 1 W LED, die traploos dimbaar is. De OBT 101 beschikt over een eenvoudige condensor met een apertuur van 0,65 en een apertuurdiafragma. Bij de OBT 102 tot en met 106 is een Abbe-condensor met een apertuur van 1,25 en een apertuurdiafragma vast in het apparaat gemonteerd en kan deze in hoogte worden versteld. Kleurenfilters in grijs, groen, geel en blauw zijn als accessoires voorzien; in het gegevensblad worden filters als optie vermeld.

Focus en stroomvoorziening

Het scherpstellen gebeurt via een aan beide zijden bedienbare, coaxiale grof- en fijnafstelling; de fijnafstelling werkt in stappen van 0,0025 mm. De microscoop werkt op een stekkeradapter van 100 tot 240 V; het apparaat wordt gevoed met 5 V en 1.000 mA. Het apparaat is bovendien geschikt voor gebruik op batterijen; de batterijen worden niet meegeleverd. Kern noemt hiermee het mobiele gebruik. De afmetingen bedragen 195 x 147 x 325 mm, het gewicht bedraagt ongeveer 2,8 kg.

Typische toepassingsgebieden

• Basisschool en voortgezet onderwijs: het bekijken van plantenweefsel en cellen tijdens de biologieles
• Opleiding: inleiding tot de microscopie met gekleurde preparaten
• Hobby: het observeren van dunne preparaten met een hoog contrast
• Cameradocumentatie: er zijn eveneens oculaircamera’s verkrijgbaar voor de OBT 104, OBT 105 en OBT 106

Als monsters noemt Kern doorschijnende, dunne en contrastrijke preparaten, zoals plantenweefsel of gekleurde cellen en parasieten. Volgens het gegevensblad is de contrastmethode helderveld.

Modellen in het overzicht

Technische details

Deze waarden gelden voor alle modellen. Afwijkende waarden staan vermeld in de modeltabel.

Leveringsomvang

• Microscoop OBT 101, OBT 102, OBT 103, OBT 104, OBT 105 of OBT 106, afhankelijk van het model
• Oculair WF 10x (OBT 104 en OBT 106: twee oculairen)
• Achromatische objectieven 4x, 10x, 40x (OBT 105 en OBT 106: bovendien 100x)
• Stekkeradapter met Euro-stekker
• Stofkap
• Gebruiksaanwijzing

Garantie

Volgens Kern & Sohn geldt voor deze microscopen een garantie van 2 jaar. Kern verleent 3 jaar op producten met een catalogusprijs vanaf 500 € en 2 jaar op producten daaronder en op componenten; slijtdelen zoals batterijen en accu's zijn uitgesloten. Garantiereparaties worden uitgevoerd door Kern of door een Kern-dealer.

Downloads

• Gebruiksaanwijzing Kern OBT-1 (pdf, Engels)

Regelgevende informatie

Als elektrische apparaten vallen de microscopen onder de Duitse wet op elektrische en elektronische apparatuur (ElektroG). De fabrikant Kern & Sohn GmbH is geregistreerd onder het WEEE-registratienummer DE 80821200. Hoe u oude apparaten kunt inleveren, staat vermeld op de pagina Milieu en afvalverwerking.

Individuele behoeften en inkoopservice

Oculairen OBB-A3201 (WF 10x) en OBB-A3202 (WF 10x met schaalverdeling van 0,1 mm), het objectief OBB-A3206 (60x, apertuur 0,85, geveerd), voor de OBT 101 tot en met OBT 104 het objectief OBB-A3207 (100x, apertuur 1,25, olie, geveerd), de kleurenfilters OBB-A3209 (grijs), OBB-A3210 (groen), OBB-A3211 (geel) en OBB-A3212 (blauw), voor de OBT 101 en OBT 102 de objecthouder OBB-A3217 (clip), de reinigingsspray OCS-A1101, de reinigingsset OCS 901 en de microscoopcamera ODC 231 (2 MP, USB 2.0, MicroSD) zijn eveneens verkrijgbaar. Voor de OBT 104, OBT 105 en OBT 106 zijn bovendien de oculaircamera’s ODC 874 (3,1 MP, USB 2.0) en ODC 881 (5,1 MP, USB 3.0) verkrijgbaar. Aanvragen lopen via onze inkoopservice.
