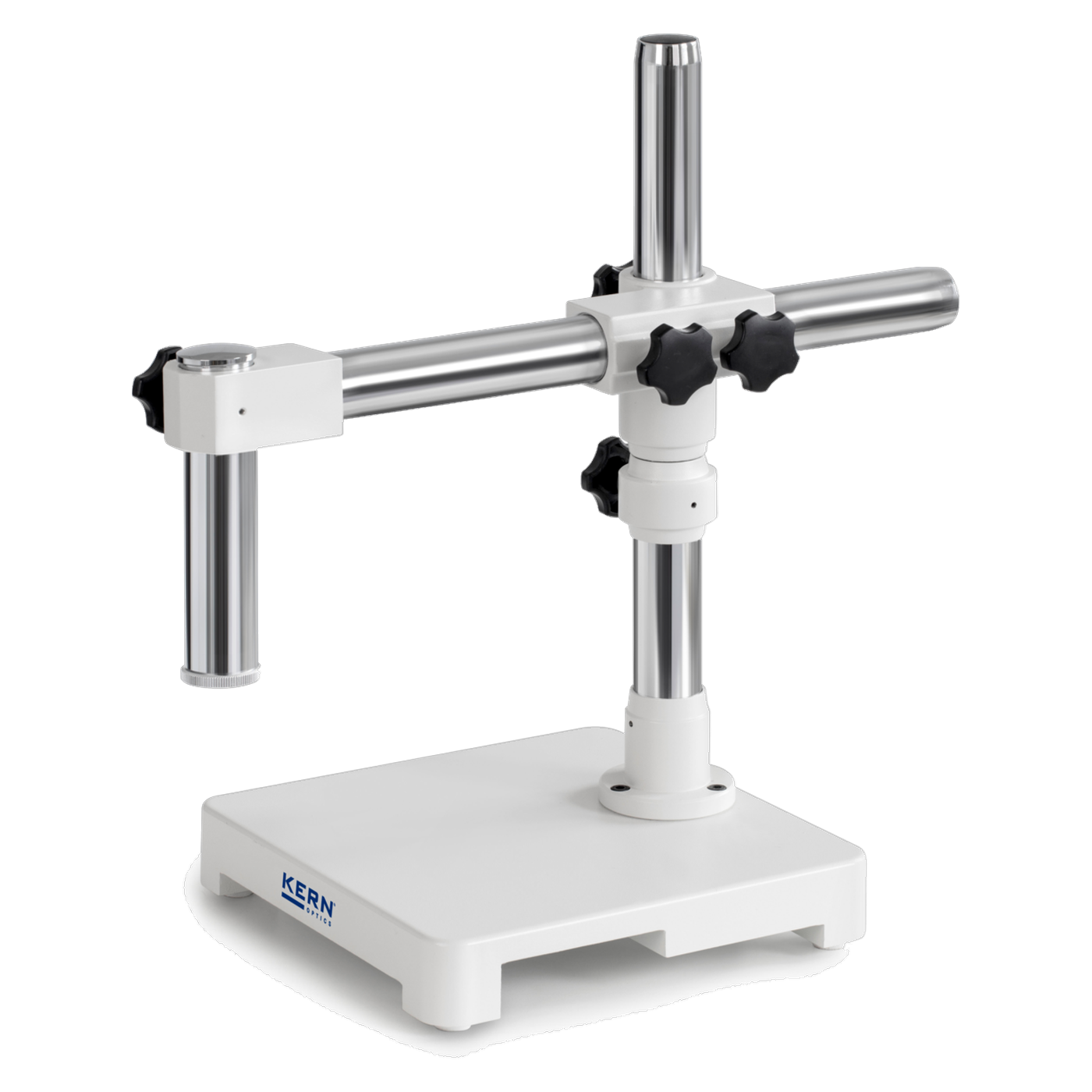

Kern OZB-A1201 stereomicroscoopstatief, telescooparm met plaat, kolom 430 mm, arm 385 mm
€ 360,00
% Adviesprijs van de fabrikant: € 400,00 10% onder de adviesprijs van de fabrikant
- Stereomicroscoopstatief: telescooparm met plaat
- Kolomhoogte 430 mm, armlengte 385 mm
- Afmetingen 410 x 230 x 420 mm, nettogewicht ca. 12 kg
- Geleverd zonder houder
- Stabiel op de plaat, zonder bevestiging aan de tafel
Productinformatie "Kern OZB-A1201 stereomicroscoopstatief, telescooparm met plaat, kolom 430 mm, arm 385 mm"
De Kern OZB-UE bestaat uit zes universele statieven voor stereomicroscopen. Vier daarvan zijn de kleine universele statieven met een kolom van 430 mm hoog: telescooparm of dubbele arm met kogellagers, telkens op een plaat of met tafelklem. Twee daarvan zijn statieven met veergelagerde scharnierarm, met klem en houder inclusief grofafstelling. De statieven zijn mechanische onderdelen zonder elektriek. De microscoopkop, verlichting en eventueel de houder kiest men afzonderlijk; Kern noemt dit concept een modulair systeem waarin koppen, statieven en externe verlichting naar gelang de toepassing kunnen worden gecombineerd.
Kleine universele statieven met kolom
De statieven OZB-A1201, OZB-A1203, OZB-A1211 en OZB-A1213 hebben een kolom van 430 mm hoog en een bevestigingsdiameter van 32 mm voor het universele statief. De kopbevestiging heeft een diameter van 76 mm. De telescooparm is 385 mm lang, de dubbele arm met kogellagers 480 mm. Met een plaat staan ze los op de tafel (12 kg en 19 kg), met een klem worden ze aan de tafelrand bevestigd (10 kg en 15 kg). De klem van de OZB-A1211 is geschikt voor een tafeldikte tot 40 mm, die van de OZB-A1213 tot 62 mm. Volgens de brochure worden alle vier zonder houder geleverd.
Statief met veergelagerde scharnierarm met grofafstelling
De twee statieven met veergelagerde scharnierarm zijn bedoeld voor dagelijks gebruik met de stereomicroscoop en zijn volgens Kern nu voorzien van een grofafstelling voor eenvoudige en flexibele scherpstelling. De arm van de OZB-A6302 werkt met een gasdrukveer, die van de OZB-A6303 met een schroefdrukveer. De OZB-A6302 heeft een hoogte van 525 mm, een armlengte van 620 mm en weegt ongeveer 4,6 kg. De OZB-A6303 is 400 mm hoog, heeft een arm van 850 mm lang en weegt ongeveer 7 kg. Beide worden geleverd met een klem voor tafelbladen met een dikte tot 50 mm en met een houder. De kopbevestiging van de OZB-A6302 heeft een diameter van 76 mm.
Plaat of klem
De plaat zorgt ervoor dat het statief stabiel staat, zonder dat het tafelblad hoeft te worden bewerkt. De tafelklem bespaart ruimte op de tafel; de spanwijdte bepaalt hoe dik het tafelblad mag zijn. De keuze hangt af van de tafelrand, het gewicht van de kop en het gewenste bereik.
Typische toepassingsgebieden
- Eigen microscoopopstelling voor werkplaatsen, elektronica-productie en reparatie
- Laboratoriumwerkplekken met stereomicroscoopkop en externe verlichting
- Testwerkplekken voor grotere onderdelen met een telescooparm of dubbele arm
- Opleidingsplekken waar de microscoop vaak wordt opgesteld
Modellen in het overzicht
| Model | Constructie | Kolomhoogte | Armlengte | Afmetingen (B x D x H) | Nettogewicht | Houder |
|---|---|---|---|---|---|---|
| OZB-A1201 | Telescooparm met plaat | 430 mm | 385 mm | 410 x 230 x 420 mm | ca. 12 kg | zonder houder |
| OZB-A1203 | Dubbele arm met plaat | 430 mm | 480 mm | 526 x 210 x 420 mm | ca. 19 kg | zonder houder |
| OZB-A1211 | Telescooparm met klem | 430 mm | 385 mm | 410 x 230 x 380 mm | ca. 10 kg | zonder houder |
| OZB-A1213 | Dubbele arm met klem | 430 mm | 480 mm | 526 x 210 x 380 mm | ca. 15 kg | zonder houder |
| OZB-A6302 | Veergelagerde scharnierarm, gasdrukveer | 525 mm | 620 mm | 620 x 580 x 200 mm | ca. 4,6 kg | met houder |
| OZB-A6303 | Veergelagerde scharnierarm, schroefdrukveer | 400 mm | 850 mm | 770 x 85 x 300 mm | ca. 7 kg | met houder |
Technische details
De waarden van de afzonderlijke statieven staan vermeld in de modeltabel.
| Type statief | Stereomicroscoopstatief (universeel statief) |
| Bevestiging universeel statief | Ø 32 mm (OZB-A1201 tot en met OZB-A1213) |
| Kopbevestiging | Ø 76 mm (OZB-A1201 tot en met OZB-A6302) |
| Elektriciteit | geen |
| Opslagtemperatuur | -5 °C tot 40 °C |
| Garantie (fabrikant) | 24 maanden volgens Kern, exclusief slijtdelen |
Leveringsomvang
- Stereomicroscoopstatief, afhankelijk van het model
- Bij OZB-A1211, OZB-A1213, OZB-A6302 en OZB-A6303: tafelklem
- Bij OZB-A6302 en OZB-A6303: houder met grofafstelling
- OZB-A1201, OZB-A1203, OZB-A1211 en OZB-A1213 zonder houder
Garantie
Volgens Kern & Sohn geldt voor deze componenten een garantie van 2 jaar. Kern verleent 3 jaar op producten met een catalogusprijs vanaf 500 € en 2 jaar op producten daaronder en op componenten; slijtdelen zoals batterijen en accu's zijn uitgesloten. Garantiereparaties worden uitgevoerd door Kern of door een Kern-dealer.
Downloads
Gebruiksaanwijzing Kern OZB-A6302 (pdf, Engels)Individuele behoeften en inkoopservice
De statieven OZB-A1201, OZB-A1203, OZB-A1211 en OZB-A1213 worden zonder houders geleverd. Voor de grote universele statieven van Kern worden in de brochure de houders OZB-A5301 en OZB-A5306 genoemd. Of deze ook op deze statieven passen, zullen wij vóór de bestelling nagaan. Aanvragen lopen via onze inkoopservice.
| Uitvoering: | OZB-A1201 · Telescoop/Plaat |
|---|
