Sauter FH 100 EXT digitale krachtmeter met externe meetcel, 100 N / 0,05 N

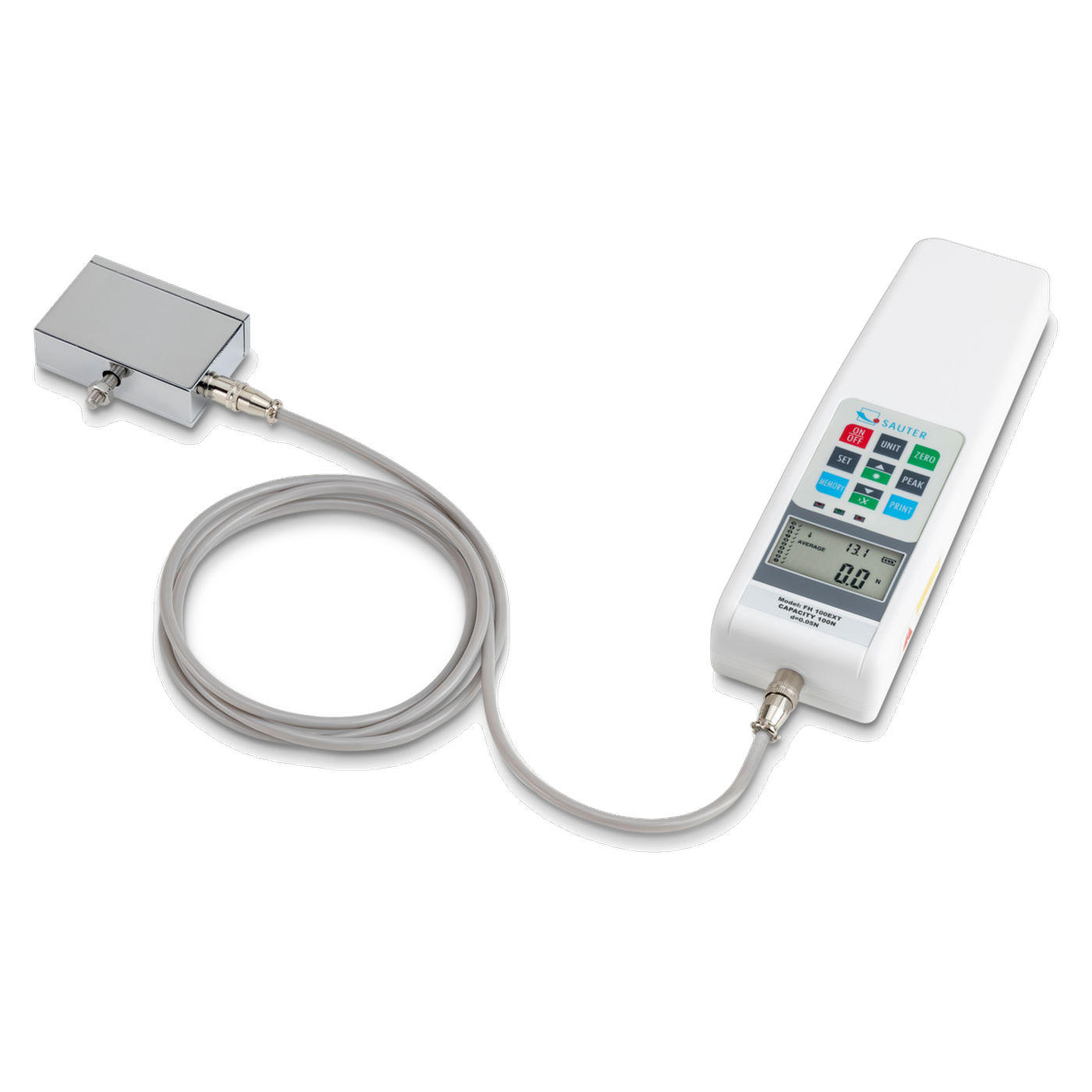

De Sauter FH EXT zijn digitale krachtmeters voor trek en druk, waarbij de meetcel als afzonderlijk onderdeel via een 2,5 m lange kabel aan het display is bevestigd. Zo kan de cel worden ingezet waar de displayeenheid niet past, bijvoorbeeld in de testopstelling of in krappe opspanningen. De serie omvat vier modellen voor kleine krachten: FH 50 EXT (50 N, 0,01 N), FH 100 EXT (100 N, 0,05 N), FH 200 EXT (200 N, 0,1 N) en FH 500 EXT (500 N, 0,1 N). Trekogen, drukplaten en een draagkoffer zijn bij de levering inbegrepen.

Meetcel voor kleine belastingen

De apparaten meten met een meetfrequentie van 2 kHz en een nauwkeurigheid van 0,5 % van Max. De overbelastingsbeveiliging bedraagt 150 % van Max. Voor de krachtinleiding heeft de meetcel een haak en een buitendraad M6. De afleesbaarheid is bij de kleine meetbereiken fijn: de FH 50 EXT toont 0,01 N, de FH 100 EXT 0,05 N.

Grenswaarden, geheugen en statistiek

Voor goed/slecht-controles stelt u een boven- en een ondergrenswaarde in, afzonderlijk voor trek en druk. Een akoestisch en een optisch signaal melden het over- of onderschrijden. Het apparaat geeft naar keuze de piekwaarde (Peak-Hold) of de actuele waarde (Track) weer. Het interne geheugen slaat maximaal 10 meetwaarden op. Het mini-statistiekpakket berekent hieruit het gemiddelde en geeft het minimum, het maximum en het aantal n weer. De eenheid kan worden omgeschakeld, onder andere naar N en kgf.

Interfaces en accu

USB en RS-232 behoren tot de standaarduitrusting. Via USB worden gegevens overgedragen en wordt het apparaat van stroom voorzien; de overdrachtssnelheid naar een pc bedraagt volgens Kern ca. 25 meetwaarden per seconde. Volgens Kern gaat de ingebouwde NiMH-accu tot 40 uur mee zonder achtergrondverlichting en tot 24 uur met achtergrondverlichting; de oplaadtijd bedraagt circa 120 min. Het opladen gebeurt met de stekkeradapter via de USB-C-aansluiting. Een automatische uitschakelfunctie schakelt het apparaat na 1 tot 60 min uit. Het display is draaibaar en beschikt over achtergrondverlichting.

Adapters en accessoires

Voor de krachtinleiding zijn er klemmen, kogelkoppen, drukplaten en speciale adapters: een concave (AC 45), een platte rechthoekige (AC 46) en een ronde (AC 47), elk tot 1 kN. Het aanbod vindt u in de rubriek over de inkoopservice.

Typische toepassingsgebieden

• Testlaboratoria: trek- en druktests van kleine krachten met statistische analyse
• Onderzoek en ontwikkeling: krachtmeting in opstellingen en testopstellingen
• Automobielindustrie: het testen van bedienings-, insteek- en uittrekkrachten
• Onderhoud en instandhouding: controle van veer- en houdkrachten
• Kunststoftechniek: krachtmeting aan sluitingen en kunststofonderdelen

Wie de meetcel in het apparaat wil hebben, vindt deze in de FE- en FM-series. De FH EXT is geschikt wanneer de cel los van het display moet worden geplaatst.

Modellen in het overzicht

Technische details

Deze waarden gelden voor alle modellen. Afwijkende waarden staan in de modeltabel.

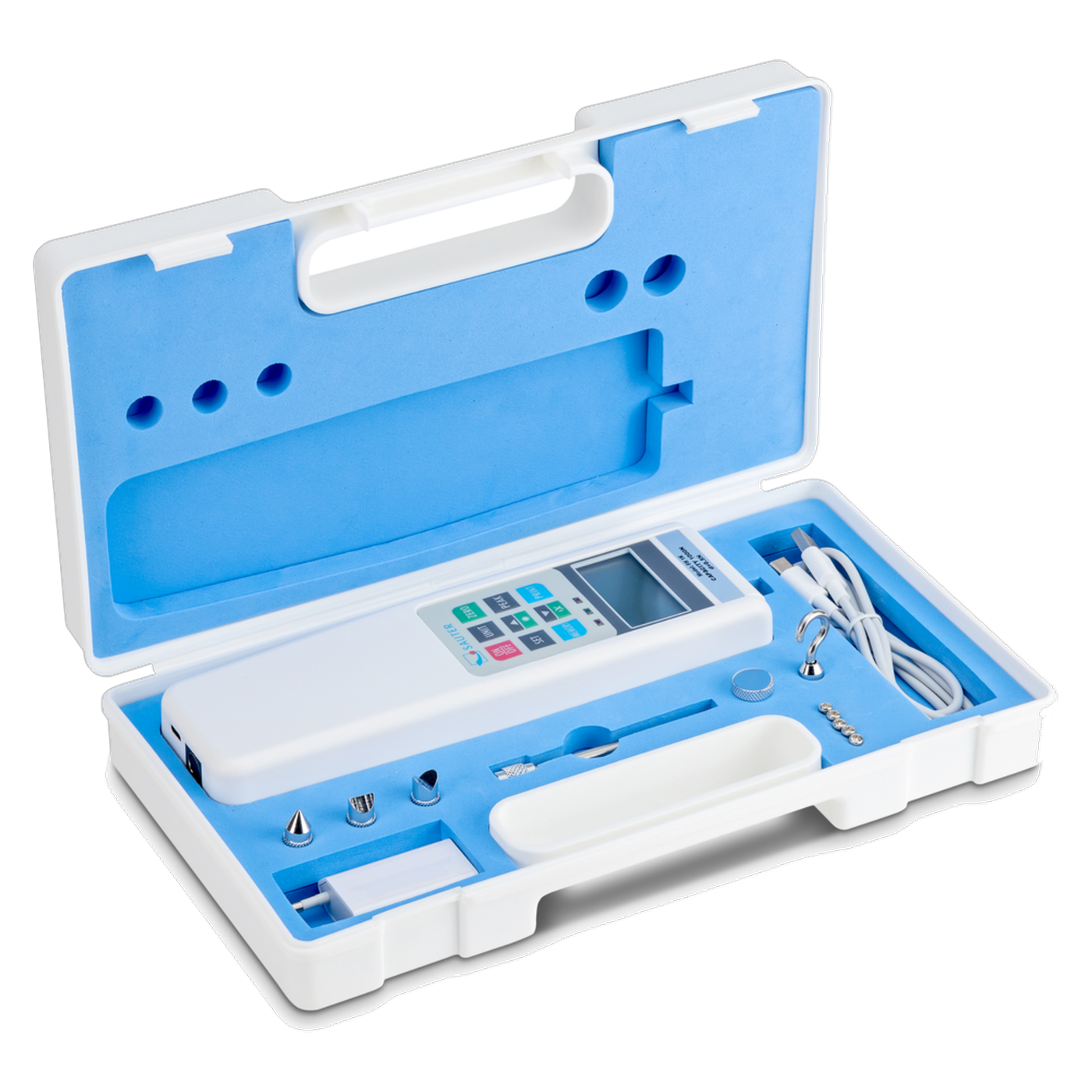

Leveringsomvang

• Sauter FH EXT krachtmeter met externe meetcel en ingebouwde accu
• Stekkeradapter
• Trekogen
• Drukplaten
• Draagkoffer

Kalibratie

Voor de FH EXT zijn er fabriekskalibratiecertificaten (art.nr. 961-161 voor trek, 961-261 voor druk, 961-361 voor trek en druk) en DAkkS-kalibratiecertificaten (963-161, 963-261, 963-361). De kalibratieprocedure voor de DAkkS-certificaten is DKD-R 3-3 (procedure A).

Garantie

Volgens Kern & Sohn geldt voor deze apparaten een garantie van 3 jaar. Kern verleent 3 jaar op producten met een catalogusprijs vanaf 500 € en 2 jaar op producten daaronder en op componenten; slijtdelen zoals batterijen en accu's zijn uitgesloten. Garantiereparaties worden uitgevoerd door Kern of door een Kern-dealer.

Downloads

• Gebruiksaanwijzing Sauter FH EXT (pdf, Engels)

Regelgevende informatie

Als elektrische apparaten vallen de krachtmeters onder de Duitse wet op elektrische en elektronische apparatuur (ElektroG). De fabrikant Kern & Sohn GmbH is geregistreerd onder het WEEE-registratienummer DE 80821200. Hoe u oude apparaten kunt inleveren, staat vermeld op de pagina Milieu en afvalverwerking.

Individuele behoeften en inkoopservice

Schroefspanklemmen (AC 01, AC 03, AC 09, AC 12, AC 14, AC 18, AC 22, AD 9001, AD 9005, AD 9016, AE 500), de kogelkop AC 02, de adapters AC 45, AC 46 en AC 47, de drukplaat AE 08, klemmen uit de AE-serie (AE 01 tot en met AE 07), adapters (AFM 05, AFM 06, AFM 07, AFM 12, AFM 15), de RS-232-kabel FH-A04, de stekkeradapter FS-E07, de voedingsadapters YKA-01 (UK) en YKA-02 (reisadapter), de naaldprinter YKT-01 en de software AFH FAST (kracht-tijd) en AFH LD (kracht-weg) zijn eveneens verkrijgbaar. Welke onderdelen bij welk model passen, wordt in de aanvraag verduidelijkt. Aanvragen lopen via onze inkoopservice.
