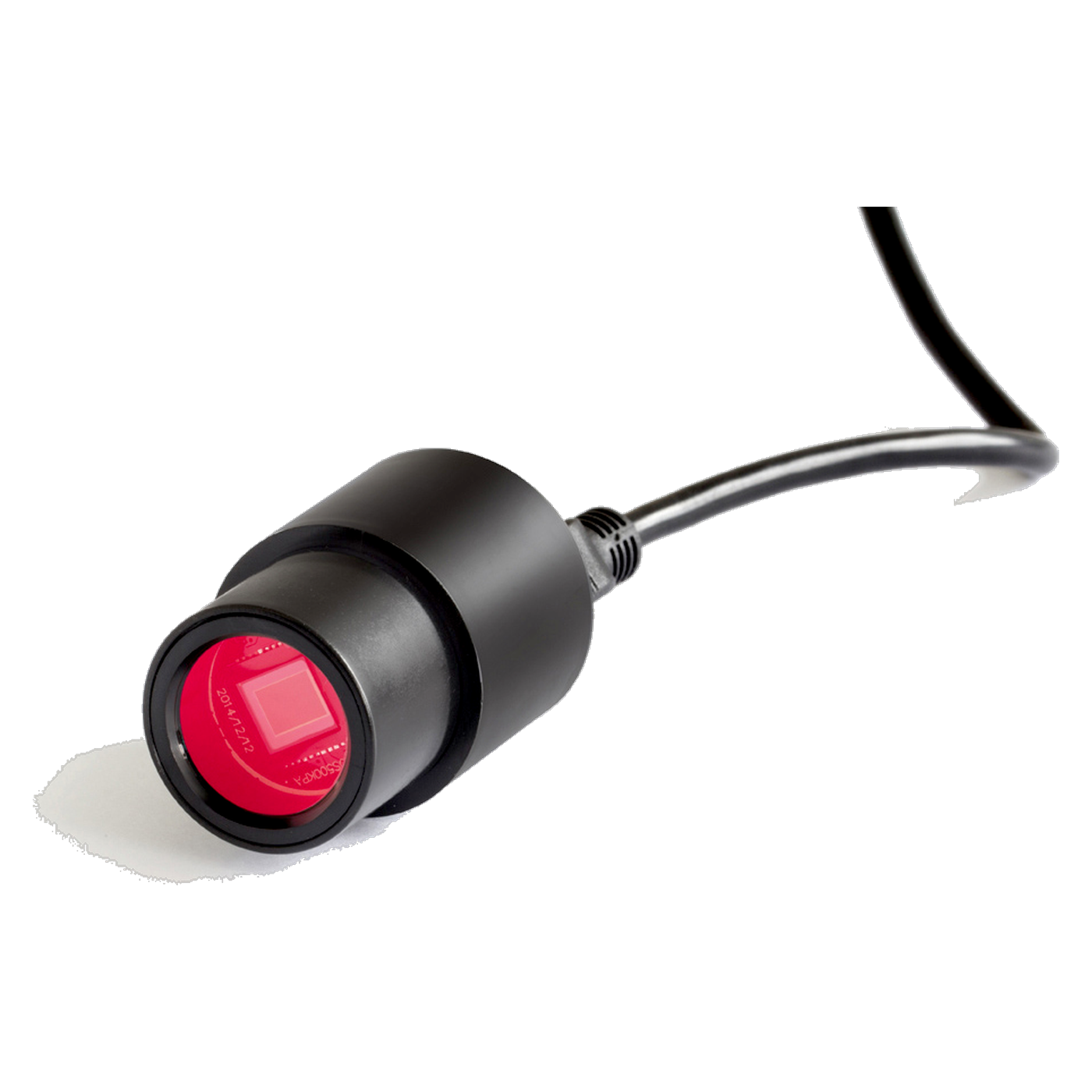

Caméra oculaire pour microscopes Kern ODC 874, 3,1 MP, USB 2.0, tube de 23,2 mm

La Kern ODC 874 est une caméra oculaire de 3,1 mégapixels dotée d’une connexion USB 2.0. Elle s’insère à la place d’un oculaire dans le tube d’un microscope classique et transforme celui-ci en microscope numérique. L’image est transmise par USB à un ordinateur, et l’alimentation électrique s’effectue via ce même câble. Avec ses dimensions de 40 x 27 x 27 mm et son poids de 0,45 kg, cette caméra est très compacte.

Remplacement de l’oculaire et diamètre du tube

Il suffit de retirer un oculaire du microscope et d’insérer la caméra dans le tube oculaire. Le diamètre standard est de 23,2 mm. Pour les tubes de 30,0 mm et 30,5 mm, deux adaptateurs d’oculaire sont fournis ; d’autres adaptateurs sont disponibles sous les références ODC-A8106 (Ø 23,2 à 30 mm) et ODC-A8107 (Ø 23,2 à 30,5 mm). La fixation s’effectue par connexion enfichable. Il convient de vérifier avant l’achat si le tube de votre microscope correspond à l’une de ces trois dimensions.

Capteur et fréquence d’images

Le capteur CMOS couleur Aptina présente un format de 1/2,5 pouce (5,73 x 4,3 mm) avec des pixels de 2,8 x 2,8 µm et fonctionne avec un obturateur roulant. Selon la fiche technique, la caméra offre une cadence de 30 images par seconde, tant en résolution 2 048 x 1 536 pixels qu’en résolution 1 024 x 768 pixels. Le temps d’exposition est compris entre 0,1 et 1 000 ms.

Software et PC

L’analyse s’effectue à l’aide du logiciel Microscope VIS 2.0 PRO (OXM 902) qui, selon Kern, est gratuit, tout comme la version VIS 2.0 LITE. La fiche technique mentionne Windows 8, 10 et 11. La configuration requise pour l’ordinateur est la suivante : processeur quadricœur (x64) à 2,5 GHz, 8 Go de RAM, SSD de 256 Go, DirectX 12 et un écran Full HD de 13 pouces (1 920 x 1 080). L’étalonnage des mesures s’effectue à l’aide du micromètre d’objet fourni.

Alimentation et câble

La caméra est alimentée par USB à 5 V et 170 mA ; aucun bloc d’alimentation n’est nécessaire. Le câble USB fourni mesure 1,5 m de long. La caméra peut être stockée à une température comprise entre -5 °C et 40 °C.

Domaines d’application typiques

• École et formation : modernisation numérique des microscopes existants
• Documentation des préparations à l’aide de photos et de vidéos
• Mesurer et compter à l’écran
• Microscopes dotés d’un tube oculaire de 23,2 mm, 30,0 mm ou 30,5 mm

Détails techniques

Contenu de la livraison

• Caméra oculaire ODC 874
• Câble USB, 1,5 m
• Deux adaptateurs d’oculaires
• Micromètre d’objet destiné à l’étalonnage du logiciel

Garantie

Selon Kern & Sohn, cet appareil bénéficie d’une garantie de 2 ans. Kern accorde 3 ans sur les produits dont le prix catalogue est d’au moins 500 € et 2 ans sur les produits en dessous ainsi que sur les composants ; les pièces d’usure comme les piles et les batteries sont exclues. Les réparations sous garantie sont effectuées par Kern ou par un revendeur Kern.

Téléchargements

• Mode d’emploi du Kern ODC-87 (PDF)

Informations réglementaires

En tant qu’appareil électrique, cette caméra relève de la loi ElektroG. Le fabricant, Kern & Sohn GmbH, est enregistré sous le numéro DE 80821200 au registre DEEE. Vous trouverez les informations relatives au retour des appareils usagés sur la page « Environnement et élimination ».

Besoins individuels et service d’approvisionnement

La lame d’étalonnage ODC-A2404, les adaptateurs d’oculaire pour caméras oculaires ODC-A8106 et ODC-A8107, ainsi que les logiciels OXM 902 (VIS 2.0 PRO) et OXM 903 (VIS 2.0 LITE) sont également disponibles. Kern mentionne notamment l’ODC 874 parmi ses accessoires pour les microscopes OBT 104, OBT 105, OBE 121, OBE 122, OBE 131 et OBL 146. Les demandes passent par notre service d’approvisionnement.
