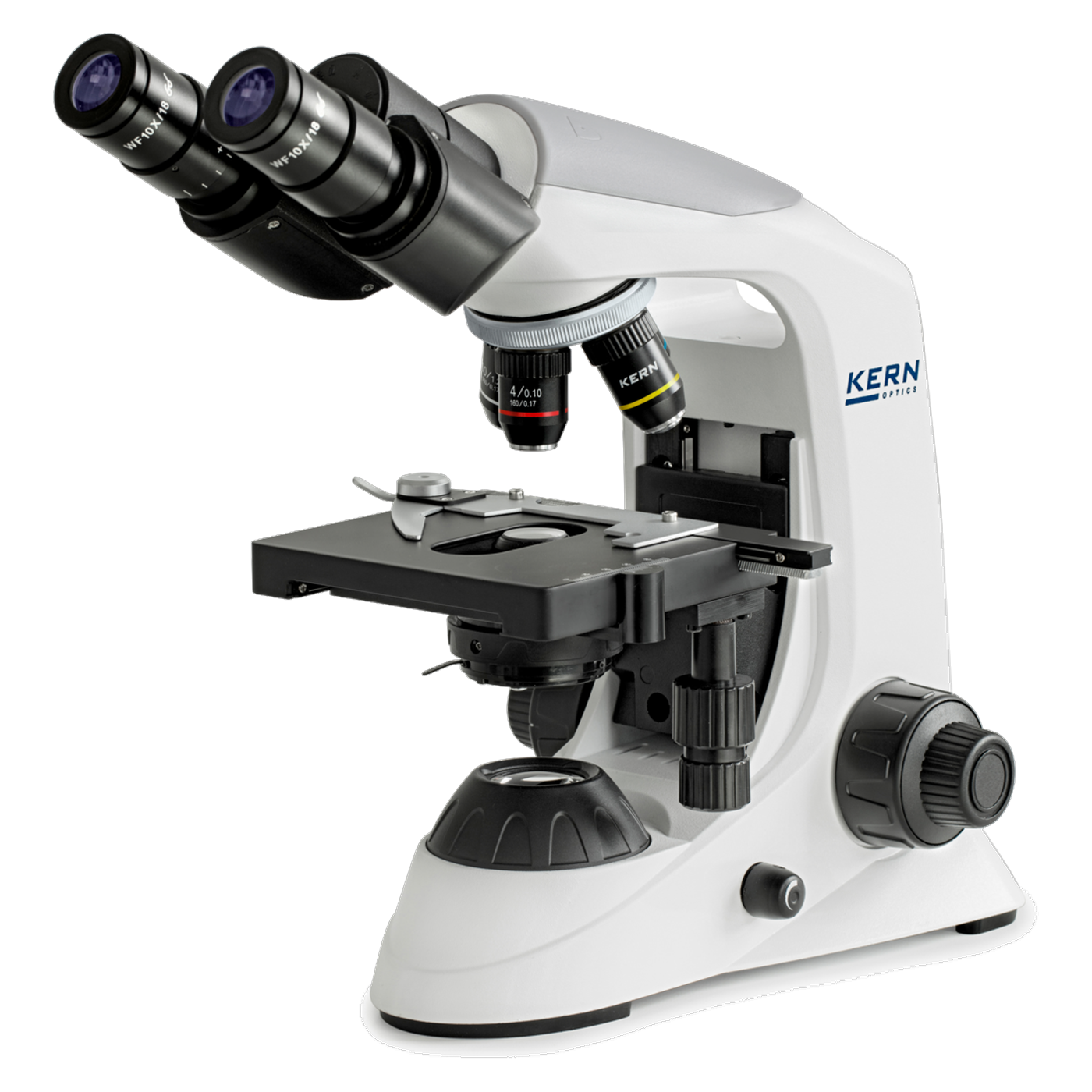

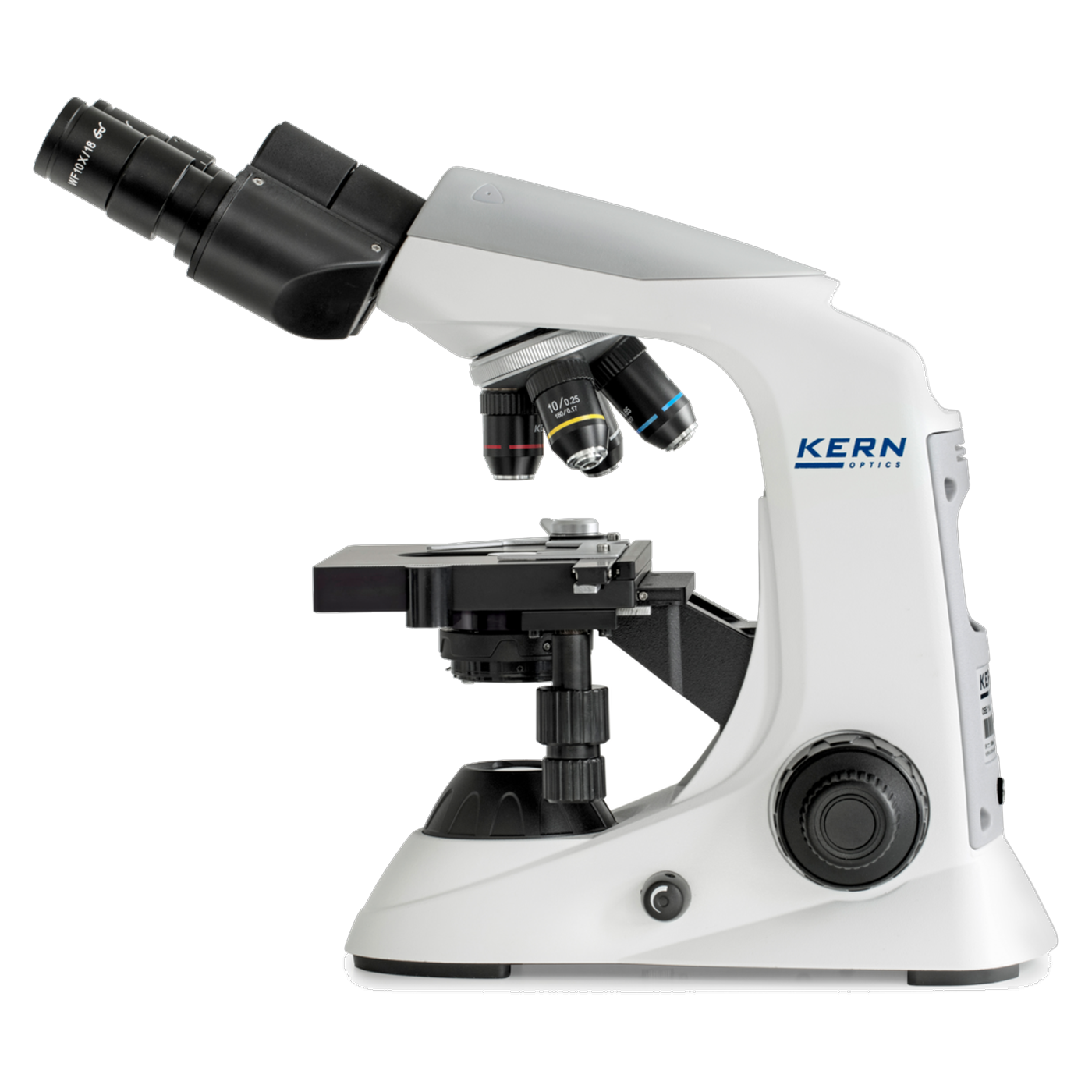

Kern OBE 122 microscope à lumière transmise, binoculaire, 40x à 400x, LED 3 W

La série Kern OBE-12 comprend trois microscopes à lumière transmise équipés d’une LED de 3 W, d’un condenseur d’Abbe et d’une platine à déplacement croisé mécanique. L’OBE 121 est monoculaire, l’OBE 122 binoculaire et l’OBE 124 trinoculaire. Les trois modèles sont équipés d’objectifs achromatiques 4x, 10x et 40x, ainsi que d’un oculaire HWF 10x offrant un champ de vision de 18 mm. Kern décrit la gamme OBE comme une série de microscopes à lumière transmise polyvalents destinés à l’école, à la formation et au laboratoire.

Comparaison de trois variantes de tube

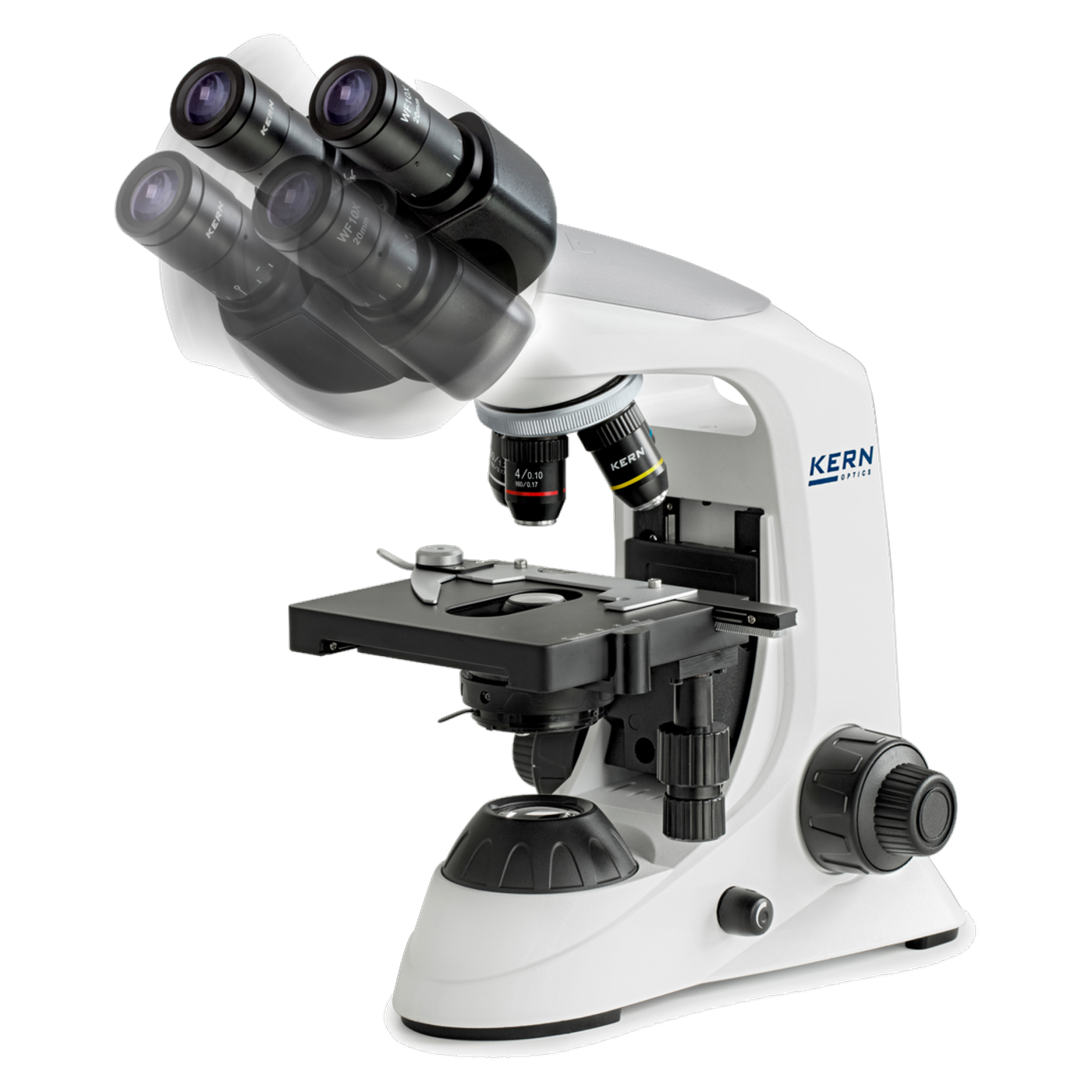

L’OBE 121 est équipé d’un tube monoculaire incliné à 30°. Les modèles OBE 122 et OBE 124 sont quant à eux équipés d’un tube Butterfly, également incliné à 30° et pivotant à 360°. La distance interpupillaire est réglable entre 48 et 75 mm sur l’OBE 122, et entre 50 et 75 mm sur l’OBE 124. La correction dioptrique fonctionne unilatéralement de -5 à +5 sur les deux modèles. L’OBE 124 dispose en outre d’une troisième sortie pour une caméra, la répartition du faisceau optique étant de 20:80.

Optique, champ de vision et techniques de contraste

Les trois objectifs sont achromatiques et dotés d’un revêtement antifongique : 4x avec une ouverture de 0,1, 10x avec 0,25 et 40x avec 0,65, ce dernier étant à ressort. Le revolver dispose de quatre emplacements, ce qui permet d’ajouter un quatrième objectif ultérieurement. Avec l’oculaire 10x, le grossissement total s’étend de 40x à 400x. Selon la fiche technique, le champ de vision mesure entre 0,18 et 4,5 mm. Les oculaires sont à point oculaire élevé, avec un champ de vision de 18 mm et un diamètre de fixation de 23,2 mm. Le mode de contraste utilisé est le champ clair ; le champ sombre est proposé en option et nécessite l’insert de champ sombre OBB-A1148 pour les grossissements de 4x à 40x.

Éclairage, condenseur et platine à déplacement croisé

La LED de 3 W en lumière transmise est réglable en continu et présente une température de couleur de 6 000 K. Le condenseur d’Abbe a une ouverture de 1,25 et un diaphragme d’ouverture. Il est monté de manière fixe et réglable en hauteur, ce qui permet de le mettre au point. La platine à déplacement croisé fait partie de l’équipement ; elle est commandée par un système coaxial de réglage grossier et fin, accessible des deux côtés. Le réglage fin s’effectue par pas de 0,002 mm ; selon la fiche technique, un réglage du couple est disponible.

Compartiment pour câbles et batterie externe

À l’arrière se trouve un compartiment de rangement pour le câble d’alimentation. Selon Kern, le microscope peut également être alimenté par une batterie externe grâce à sa connexion USB. L’appareil est alimenté en 5 V à 1 A ; le bloc d’alimentation fourni fonctionne entre 100 et 240 V à 50/60 Hz et 0,3 A. L’appareil mesure 360 x 150 x 320 mm et pèse environ 4,6 kg net.

Domaines d’application typiques

• Écoles, centres de formation et universités : cours de microscopie avec des préparations colorées
• Cabinets médicaux et cabinets vétérinaires : frottis sanguins et sédiments
• Hématologie et analyse des sédiments en laboratoire
• Établissements hospitaliers et de soins ambulatoires, ainsi que les services de santé publique
• Fonctionnement de la caméra sur l’OBE 124 : documentation d’images via la troisième sortie du tube

Kern cite comme exemples des préparations translucides, fines et très contrastées, telles que des tissus végétaux ou des cellules et des parasites colorés. Si vous avez besoin d’une immersion à l’huile, vous la trouverez dans la série apparentée OBE-13, qui comprend un objectif 100x. Dans la série OBE-12, l’objectif 100x pour immersion à l’huile est disponible en accessoire pour les modèles OBE 122 et OBE 124 (OBB-A1109).

Aperçu des modèles

Détails techniques

Ces valeurs s’appliquent à tous les modèles. Les valeurs différentes figurent dans le tableau des modèles.

Contenu de la livraison

• Microscope OBE 121, OBE 122 ou OBE 124, selon le modèle
• Oculaire HWF 10x (OBE 122 et OBE 124 : deux oculaires)
• Objectifs achromatiques 4x, 10x, 40x
• Bloc d’alimentation avec prise européenne
• Housse anti-poussière
• Œilletons
• Mode d’emploi multilingue

Garantie

Selon Kern & Sohn, les modèles OBE 122 et OBE 124 bénéficient d’une garantie de 3 ans et le modèle OBE 121 d’une garantie de 2 ans. Kern accorde 3 ans sur les produits dont le prix catalogue est d’au moins 500 € et 2 ans sur les produits en dessous ainsi que sur les composants ; les pièces d’usure comme les piles et les batteries sont exclues. Les réparations sous garantie sont effectuées par Kern ou par un revendeur Kern.

Téléchargements

• Mode d’emploi du Kern OBE-12 (PDF)

Informations réglementaires

En tant qu’appareils électriques, les microscopes relèvent de la loi ElektroG. Le fabricant Kern & Sohn GmbH est enregistré sous le numéro DE 80821200 au registre DEEE. Vous trouverez les modalités de retour des appareils usagés sur la page « Environnement et élimination ».

Besoins individuels et service d’approvisionnement

Oculaires OBB-A1347 (WF 10x), OBB-A1348 (HWF 10x), OBB-A1349 (HWF 10x avec échelle de 0,1 mm) et OBB-A1354 (WF 16x), les objectifs OBB-A1110 (20x), OBB-A1113 (60x) et OBB-A1441 (100x à eau, plan), les objectifs plan achromatiques OBB-A1255 (4x), OBB-A1238 (10x), OBB-A1249 (20x), OBB-A1256 (40x), OBB-A1269 (60x) et OBB-A1239 (100x), l’objectif OBB-A1109 (100x, à l’huile, à ressort, pour OBE 122 et OBE 124), l’insert de champ sombre OBB-A1148, les filtres OBB-A1184 (gris), OBB-A1466 (bleu), OBB-A1467 (vert) et OBB-A1468 (jaune), le housse anti-poussière OBB-A1387, le spray de nettoyage OCS-A1101 et le kit de nettoyage OCS 901 sont également disponibles. Pour les modèles OBE 121 et OBE 122, il existe les caméras oculaires ODC 874 (3,1 MP, USB 2.0) et ODC 881 (5,1 MP, USB 3.0). Pour l’OBE 124, Kern propose les adaptateurs pour caméra OBB-A1137 (0,5x) et OBB-A1139 (1x), ainsi que les caméras pour tablette ODC 241 et ODC 251 et les caméras ODC 825, ODC 832, ODC 841 et ODC 854. Un adaptateur à monture C est nécessaire pour raccorder une caméra. Les demandes passent par notre service d’approvisionnement.
