Sauter DA 1-4 couplemètre pour bouchons à vis, 1 Nm / 0,2 mNm
1 764,00 €
% Prix public conseillé : 1 960,00 € 10% en dessous du prix public conseillé
- Couplemètre numérique pour bouchons à vis, plage de mesure 1 Nm, lisibilité 0,2 mNm
- Objets testés de 15 mm à 160 mm de diamètre, dans les deux sens de rotation
- Système Quick-Pin : quatre supports enfichables avec gaine en caoutchouc, changement rapide de la taille des flacons
- Précision de mesure : ± 0,5 % de Max ; plage d’utilisation : de 0,05 Nm à 1 Nm
- Mémoire pouvant contenir 500 données de mesure, USB et RS-232, fonctions Peak-Hold, Track et de valeur limite
- Boîtier métallique, batterie rechargeable NiMH d’une autonomie allant jusqu’à 18 h, mallette de transport fournie
ⓘ Cette description de produit a été traduite de l’allemand à l’aide de l’IA. Malgré un contrôle minutieux, nous ne garantissons pas l’absence d’erreurs dans la traduction ; en cas de doute, la version allemande fait foi.
Informations sur le produit "Sauter DA 1-4 couplemètre pour bouchons à vis, 1 Nm / 0,2 mNm"

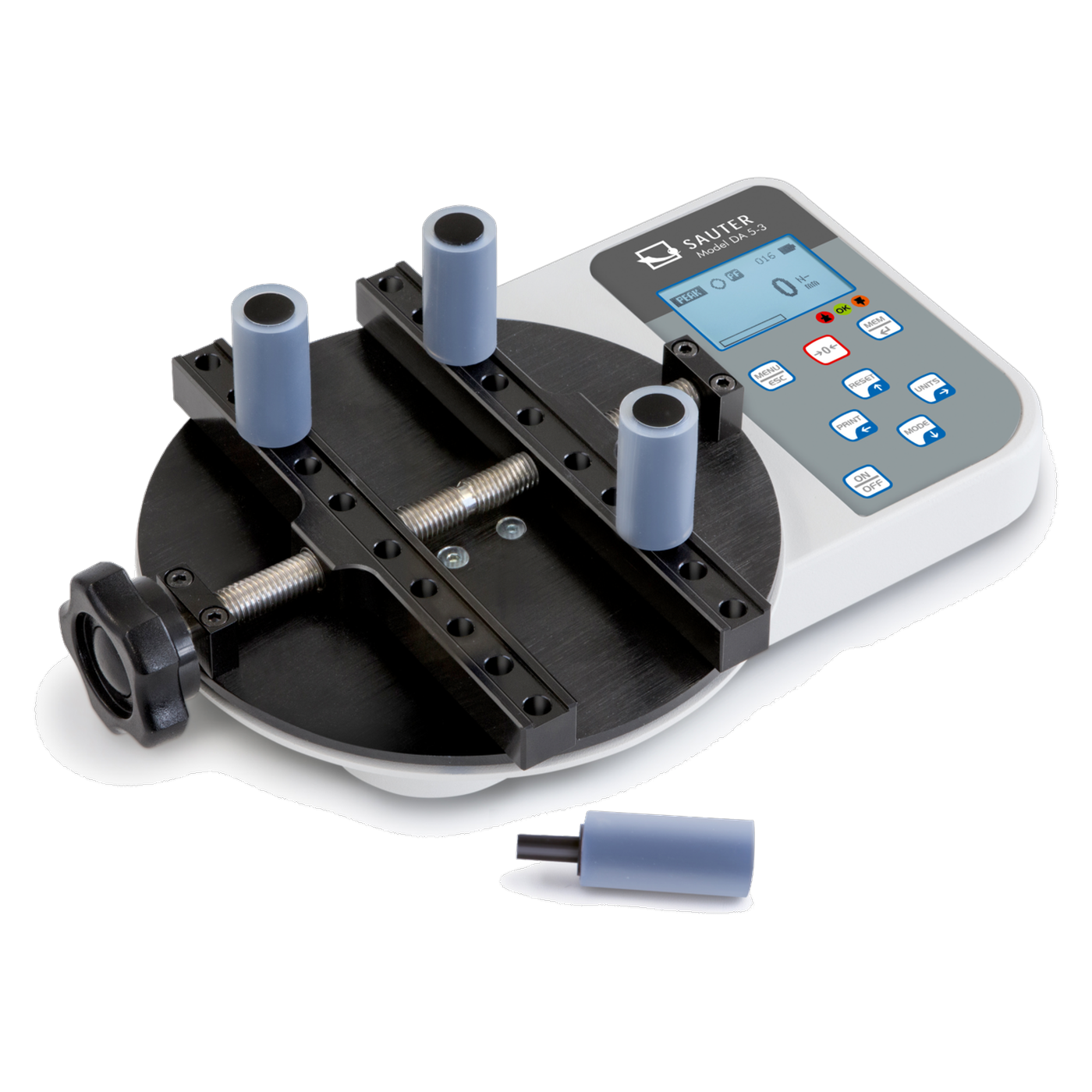

Le couvercle est-il bien fixé ? Les appareils Sauter DA mesurent le couple de serrage des bouchons à vis sur les bouteilles, les bocaux et les emballages, tant dans le sens de l’ouverture que dans celui de la fermeture. Cet appareil de table peut accueillir des objets testés d’un diamètre compris entre 15 mm et 160 mm. Trois modèles couvrent trois plages : DA 1-4 jusqu’à 1 Nm (lisibilité de 0,2 mNm), DA 5-3 jusqu’à 5 Nm (0,001 Nm) et DA 10-3 jusqu’à 10 Nm (0,002 Nm).
Système Quick-Pin pour le changement de récipients
Les quatre supports destinés à l’objet testé sont recouverts d’une gaine en caoutchouc et s’emboîtent, sans être vissés. Le système Quick-Pin accélère le passage à une autre taille de bouteille, ce qui permet de gagner du temps en cas de changement d’emballage. Des pieds en caoutchouc antidérapants maintiennent l’appareil sur la table. Le boîtier métallique laqué est conçu pour un fonctionnement continu dans des environnements difficiles.
Plage de mesure, précision et plage utile
Selon Kern, la précision de mesure est de ± 0,5 % de Max, et la protection contre les surcharges est de 120 % de Max. Kern indique que la plage de mesure utilisable va de 5 % à 100 % de Max. Pour le DA 10-3, cela va de 0,5 Nm à 10 Nm, pour le DA 5-3 de 0,25 Nm à 5 Nm et pour le DA 1-4 de 0,05 Nm à 1 Nm. La fréquence de mesure interne est de 1 000 Hz. Un indicateur de capacité affiche, sous la forme d’une barre lumineuse qui s’allonge, la partie de la plage de mesure encore disponible.
Fonctions, mémoire et transmission des données

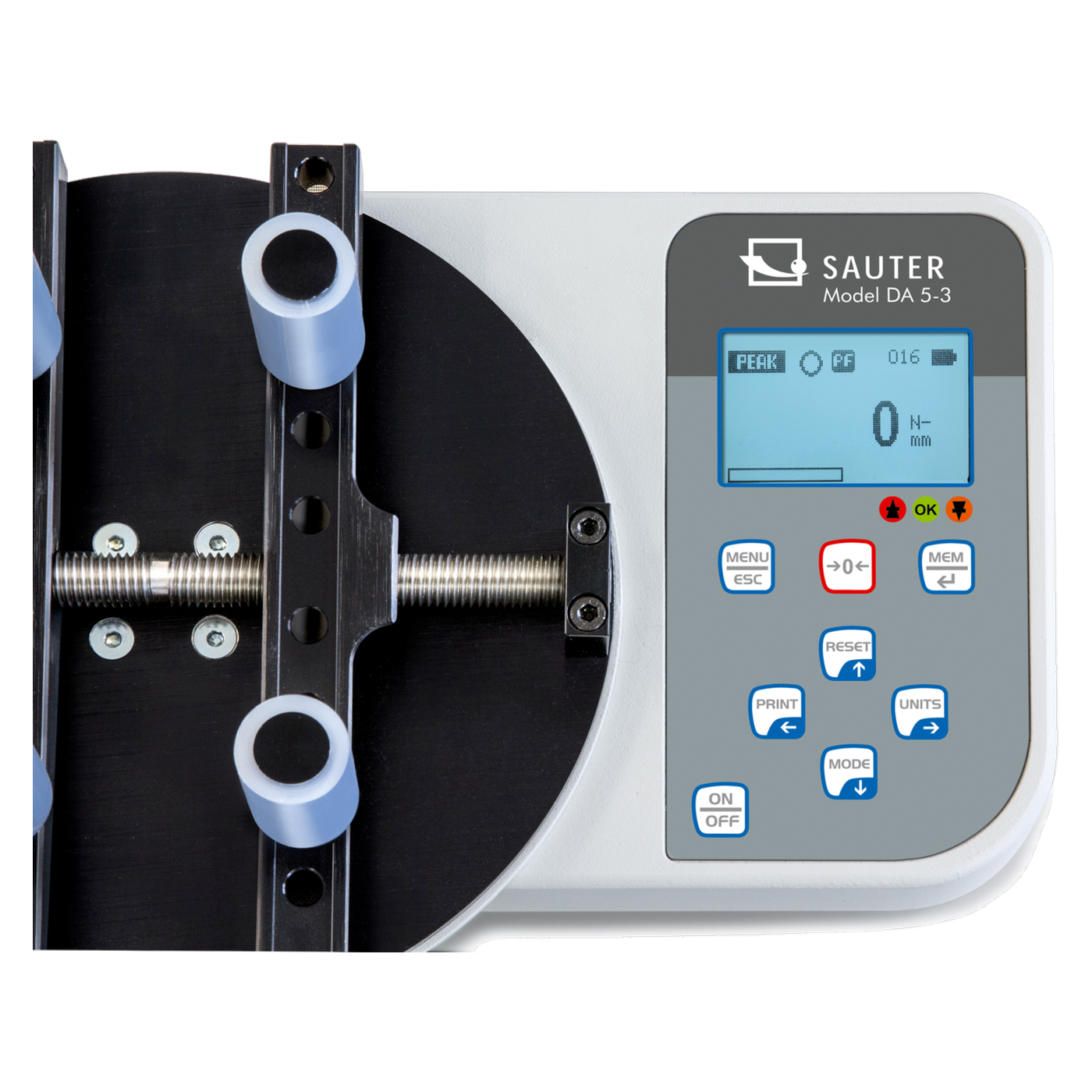

L’écran LCD graphique (128 x 64) est rétroéclairé. L’appareil affiche au choix la valeur de crête (Peak-Hold) ou en continu la valeur actuelle (Track). Pour les contrôles en série, on définit une valeur limite supérieure et une valeur limite inférieure ; un signal sonore et un signal visuel signalent tout écart. La mémoire peut enregistrer jusqu’à 500 données de mesure. Les interfaces USB et RS-232 font partie de l’équipement ; les logiciels AFH FAST et Sauter Readout sont disponibles en option. L’appareil peut être réglé sur les unités suivantes : Nm, kgf/cm, kgf/m, in/lbs ou ft/lbs.
Batterie rechargeable et bloc d’alimentation
Selon Kern, la batterie rechargeable NiMH (750 mAh) offre une autonomie pouvant atteindre 18 heures sans rétroéclairage ; le temps de charge est d’environ 14 heures. Le bloc d’alimentation enfichable (100 V à 240 V) est livré avec des fiches UE et CH ; des fiches pour l’Australie, le Royaume-Uni et les États-Unis sont disponibles en option. La fonction d’arrêt automatique se déclenche au bout de 1 à 60 minutes.
Domaines d’application typiques
- Industrie agroalimentaire : couple d’ouverture des bouteilles, bocaux et bouchons à vis
- Industrie cosmétique : couple de serrage des bouchons et des tubes, par exemple pour les rouges à lèvres
- Applications pharmaceutiques : contrôle des fermetures sur les récipients et les emballages
- Laboratoires d’essais : essais de couple sur des échantillons et différentes variantes d’emballage
- Industrie chimique : essai de fermeture sur des récipients à bouchon à vis
Le modèle approprié dépend du couple de serrage du bouchon. Il devrait se situer dans la plage de mesure utilisable du modèle, de 5 % à 100 % de Max. Le diamètre de l’objet testé (15 mm à 160 mm) est le même pour les trois modèles.
Aperçu des modèles
| Modèle | Plage de mesure (Max) | Lisibilité (d) | Plage utilisable | Boîtier (L x P x H) |
|---|---|---|---|---|
| DA 1-4 | 1 Nm | 0,2 mNm | de 0,05 Nm à 1 Nm | 260 x 160 x 60 mm |
| DA 5-3 | 5 Nm | 0,001 Nm | de 0,25 Nm à 5 Nm | 250 x 160 x 60 mm |
| DA 10-3 | 10 Nm | 0,002 Nm | de 0,5 Nm à 10 Nm | 250 x 160 x 100 mm |
Détails techniques
Ces valeurs s’appliquent à tous les modèles. Les valeurs divergentes figurent dans le tableau des modèles.
| Grandeur mesurée | Couple, dans les deux sens de rotation |
| Objet testé | Bouchon à vis, diamètre de 15 mm à 160 mm |
| Précision de mesure (Kern) | ± 0,5 % de Max, plage d’utilisation de 5 % à 100 % de Max |
| Protection contre les surcharges | 120 % de Max |
| Fréquence de mesure | 1 000 Hz |
| Unités | Nm, kgf/cm, kgf/m, in/lbs, ft/lbs |
| Fonctions | Peak-Hold, Track, fonction de valeur limite avec signal, indicateur de capacité, Auto-Off |
| Mémoire | 500 données de mesure |
| Interfaces | USB Device, RS-232 |
| Écran | LCD graphique 128 x 64, rétroéclairé |
| Boîtier | Métal, laqué, pieds en caoutchouc |
| Batterie rechargeable | NiMH, 750 mAh, temps de charge d’environ 14 h, autonomie jusqu’à 18 h sans rétroéclairage |
| Alimentation | Bloc d’alimentation enfichable 100 V à 240 V, fiche UE et CH, autres en option |
| Température ambiante | de 15 °C à 35 °C |
| Température de stockage | de -10 °C à 40 °C |
| Poids net | env. 3,0 kg |
| Certificat d’étalonnage d’usine | à commander séparément, réf. 961-120 |
| Garantie (fabricant) | 36 mois selon Kern, hors pièces d’usure |
Contenu de la livraison
- Sauter DA dynamomètre avec batterie rechargeable intégrée
- 4 porte-bouteilles avec gaine en caoutchouc
- Bloc d’alimentation enfichable (fiche UE et CH)

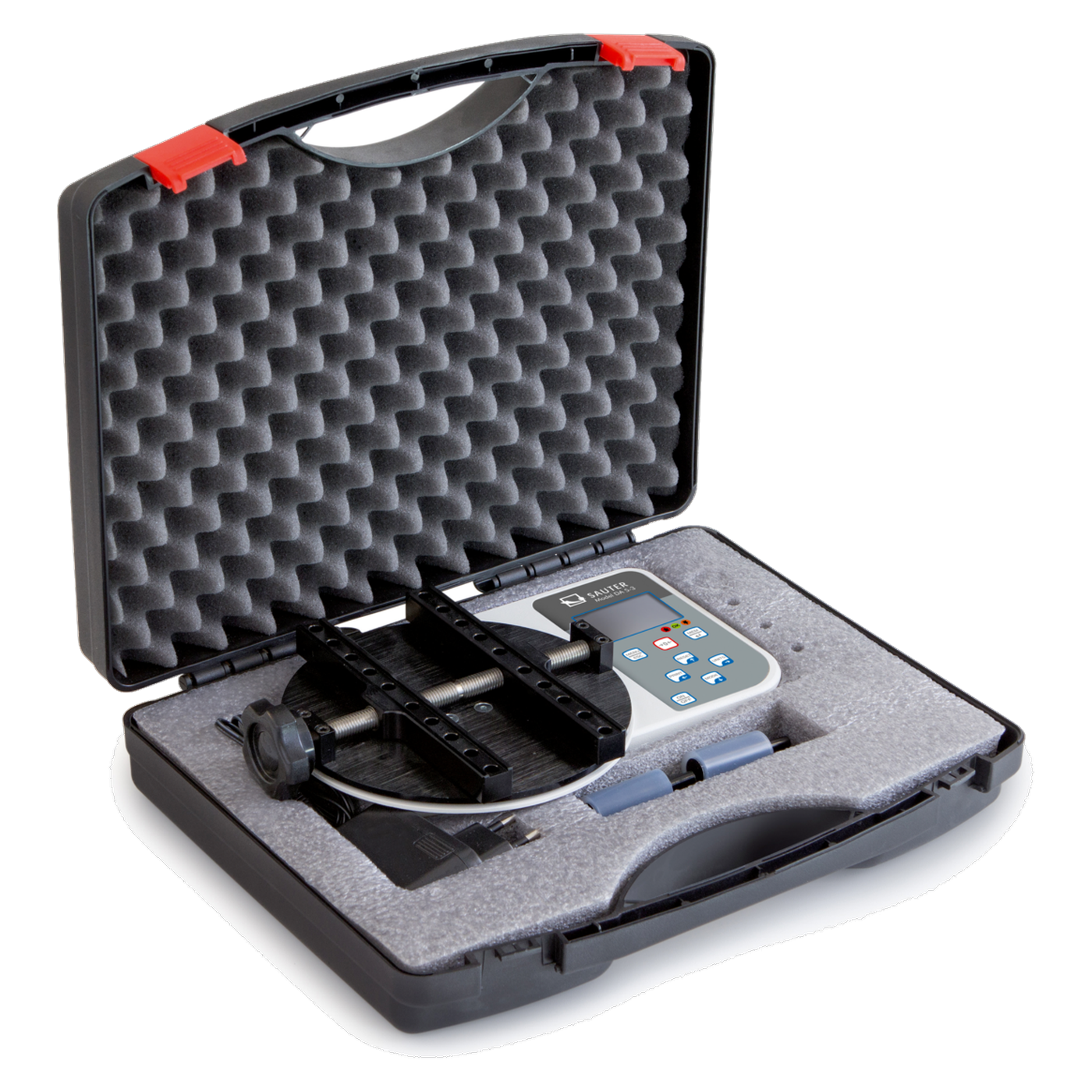

- Mallette de transport
Étalonnage
Un certificat d’étalonnage d’usine (réf. 961-120) peut être commandé séparément.
Garantie
Selon Kern & Sohn, ces appareils bénéficient d’une garantie de 3 ans. Kern accorde 3 ans sur les produits dont le prix catalogue est d’au moins 500 € et 2 ans sur les produits en dessous ainsi que sur les composants ; les pièces d’usure comme les piles et les batteries sont exclues. Les réparations sous garantie sont effectuées par Kern ou par un revendeur Kern.
Téléchargements
Mode d’emploi Sauter DA (PDF)Informations réglementaires
En tant qu’appareils électriques, les couplemètres sont soumis à la loi allemande sur les équipements électriques (ElektroG). Le fabricant, Kern & Sohn GmbH, est enregistré sous le numéro DE 80821200 au registre DEEE. Vous trouverez les modalités de retour des appareils usagés sur la page « Environnement et élimination ».
Besoins individuels et service d’approvisionnement
Le câble USB FL-A01 ainsi que les logiciels AFH FAST (force-temps) et Sauter Readout pour le transfert de données sont également disponibles. Les demandes sont traitées via notre service d’approvisionnement.
| Alimentation électrique: | Fonctionnement sur batterie, Fonctionnement sur secteur |
|---|---|
| Version: | DA 1-4 · 1 Nm |
