Sauter FM 5 dynamomètre numérique pour traction et compression, 5 N / 0,002 N

ⓘ Cette description de produit a été traduite de l’allemand à l’aide de l’IA. Malgré un contrôle minutieux, nous ne garantissons pas l’absence d’erreurs dans la traduction ; en cas de doute, la version allemande fait foi.

Informations sur le produit "Sauter FM 5 dynamomètre numérique pour traction et compression, 5 N / 0,002 N"

Les Sauter FM sont des dynamomètres numériques destinés à la mesure des forces de traction et de compression, dotés d’un écran graphique. Il existe 13 modèles allant de 5 N à 20 kN. Huit modèles (FM 5 à FM 1K) intègrent la cellule de mesure dans l’appareil, tandis que cinq modèles (FM 1K EXT, FM 3K, FM 5K, FM 10K, FM 20K) fonctionnent avec une cellule de mesure externe pour les forces importantes. Tous disposent d’une mémoire pouvant stocker 500 valeurs mesurées, d’une fonction de valeur limite et d’une fréquence de mesure de 1 000 Hz.

Cellule de mesure interne ou externe

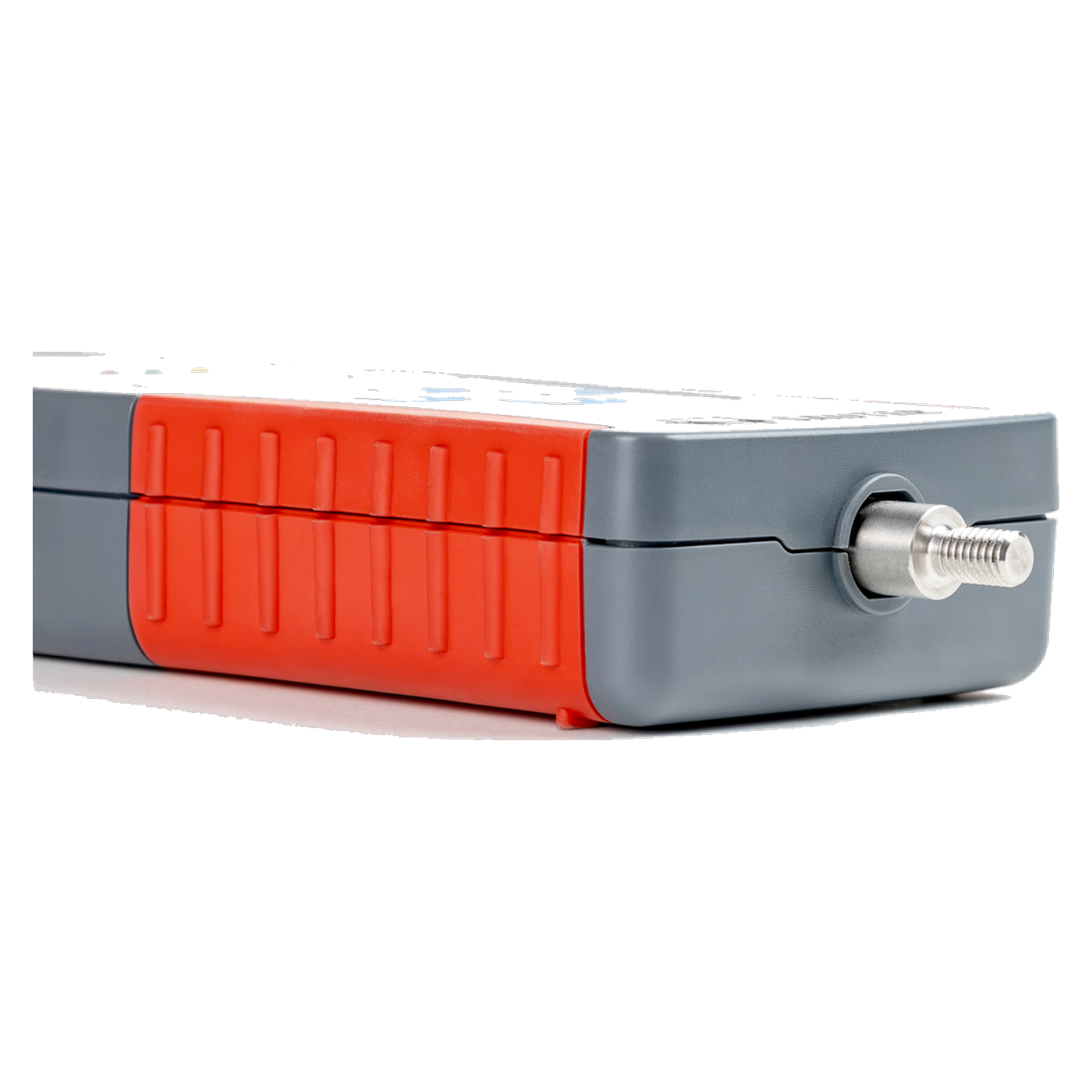

Sur les modèles FM 5 à FM 1K, la cellule de mesure est intégrée au boîtier. Un crochet supporte la charge, tandis qu’un filetage extérieur M6 permet le montage d’embouts. Ces appareils peuvent être montés sur tous les bancs d’essai Sauter jusqu’à 5 kN. Les modèles FM 1K EXT à FM 20K sont équipés d’une cellule de mesure séparée dotée d’un alésage fileté M12 pour l’application et la transmission de la force. Sur ces modèles, la mesure de la force ne se fait pas dans l’afficheur ; la cellule peut être utilisée séparément. Les modèles FM 1K et FM 1K EXT mesurent tous deux jusqu’à 1 kN avec une lisibilité de 0,5 N et se distinguent par leur conception.

Précision et protection

Selon Kern, la précision de mesure est de 0,2 % de Max, et la protection contre les surcharges est de 120 % de Max. La précision est ainsi supérieure à celle de la série FE (0,3 %), mais la protection contre les surcharges est inférieure (FE : 150 %). Il convient donc de choisir la force maximale attendue en laissant une marge par rapport à la plage de mesure. La lisibilité va de 0,002 N pour le FM 5 à 10 N pour le FM 20K.

Écran, indicateur de capacité et mémoire

L’écran LCD rétroéclairé peut être orienté. Un indicateur de capacité affiche, sous la forme d’une barre lumineuse qui s’étend progressivement, la partie de la plage de mesure encore disponible. L’appareil affiche au choix la valeur de crête (Peak-Hold) ou en continu la valeur actuelle (Track). La mémoire interne peut enregistrer jusqu’à 500 valeurs mesurées. Les unités disponibles sont le N, le kN, le kgf et le lbf.

Valeurs limites et transmission de données

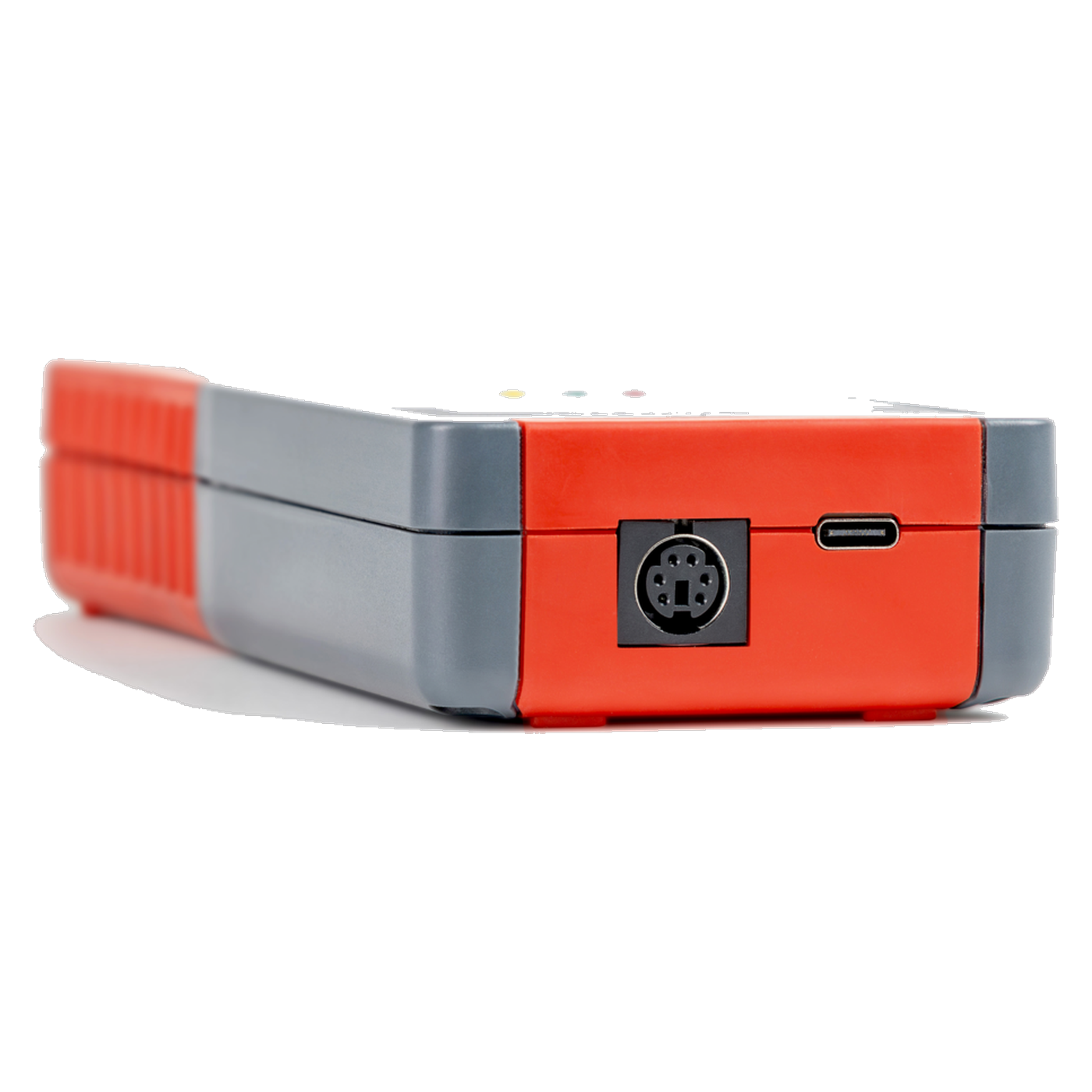

Pour les contrôles « conforme/non conforme », on définit une valeur limite supérieure et une valeur limite inférieure, séparément pour la traction et la compression. Un signal optique signale le dépassement par le haut ou par le bas. Les données sont transmises à un PC via USB-C, à raison d’environ 25 valeurs mesurées par seconde, selon Kern. Il existe par ailleurs un port PS/2 permettant de connecter l’appareil. Pour les mesures force-temps, le logiciel AFH FAST est disponible ; pour les mesures force-course, c’est le logiciel AFH LD ; quant aux modèles équipés d’une cellule de mesure externe, c’est le logiciel Sauter Readout qui est fourni.

Batterie rechargeable

Selon la fiche technique, la batterie rechargeable NiMH offre une autonomie allant jusqu’à 10 heures sans rétroéclairage et jusqu’à 8 heures avec rétroéclairage ; le temps de charge est d’environ 8 heures. La recharge s’effectue via le port USB-C à l’aide de l’adaptateur secteur fourni (100 V à 240 V). La batterie rechargeable est intégrée de manière fixe.

Domaines d’application typiques

Laboratoires d’essais : essais de traction et de compression, séries de mesures avec mémoire et transmission de données
Recherche et développement : mesure de force sur des échantillons, courbes force-temps et force-course à l’aide d’un logiciel
Industrie automobile : essais des forces d’insertion, d’extraction et d’actionnement
Entretien et maintenance : contrôle des forces de serrage, des forces élastiques et des forces de retenue
Technologie des matières plastiques : essais de force sur des pièces en plastique avec les modèles équipés d’une cellule de mesure interne

Un modèle avec cellule de mesure interne suffit jusqu’à 1 kN. Si vous souhaitez mesurer des forces comprises entre 3 kN et 20 kN ou utiliser la cellule de mesure séparément de l’écran, optez pour l’un des modèles externes.

Aperçu des modèles

Modèle	Cellule de mesure	Plage de mesure (Max)	Lisibilité (d)	Dimensions de la cellule de mesure (L x P x H)	Certificat d’étalonnage d’usine : traction / compression / traction et compression	Certificat d’étalonnage DAkkS : traction / compression / traction et compression
FM 5	interne	5 N	0,002 N	dans l’appareil	961-161 / 961-261 / 961-361	963-161 / 963-261 / 963-361
FM 10	interne	10 N	0,005 N	dans l’appareil	961-161 / 961-261 / 961-361	963-161 / 963-261 / 963-361
FM 20	interne	20 N	0,01 N	dans l’appareil	961-161 / 961-261 / 961-361	963-161 / 963-261 / 963-361
FM 50	interne	50 N	0,02 N	dans l’appareil	961-161 / 961-261 / 961-361	963-161 / 963-261 / 963-361
FM 100	interne	100 N	0,05 N	dans l’appareil	961-161 / 961-261 / 961-361	963-161 / 963-261 / 963-361
FM 200	interne	200 N	0,1 N	dans l’appareil	961-161 / 961-261 / 961-361	963-161 / 963-261 / 963-361
FM 500	interne	500 N	0,2 N	dans l’appareil	961-161 / 961-261 / 961-361	963-161 / 963-261 / 963-361
FM 1K	interne	1 kN	0,5 N	dans l’appareil	961-162 / 961-262 / 961-362	963-162 / 963-262 / 963-362
FM 1K EXT	externe	1 kN	0,5 N	72 x 64 x 20 mm	961-162 / 961-262 / 961-362	963-162 / 963-262 / 963-362
FM 3K	externe	3 kN	1 N	70 x 60 x 24 mm	961-163 / 961-263 / 961-363	963-163 / 963-263 / 963-363
FM 5K	externe	5 kN	2 N	70 x 60 x 24 mm	961-163 / 961-263 / 961-363	963-163 / 963-263 / 963-363
FM 10K	externe	10 kN	5 N	70 x 60 x 24 mm	961-164 / 961-264 / 961-364	963-164 / 963-264 / 963-364
FM 20K	externe	20 kN	10 N	70 x 64 x 25 mm	961-164 / 961-264 / 961-364	963-164 / 963-264 / 963-364

Détails techniques

Ces valeurs s’appliquent à tous les modèles. Les valeurs divergentes figurent dans le tableau des modèles.

Directions des forces	Traction et compression
Précision de mesure (Kern)	0,2 % de Max
Protection contre les surcharges	120 % de Max
Fréquence de mesure	1 000 Hz
Unités	N, kN, kgf, lbf
Fonctions	Fonction de valeur limite dans le sens de la traction et de la compression avec signal optique, Peak-Hold, Track, indicateur de capacité
Mémoire	500 valeurs mesurées
Interfaces	USB-C, PS/2 ; débit de transmission d’environ 25 valeurs mesurées par seconde
Application de force	cellule de mesure interne : crochet, filetage extérieur M6 ; cellule de mesure externe : alésage fileté M12
Écran	LCD, orientable, rétroéclairé
Boîtier de l’appareil d’affichage	Plastique ABS, 71 x 31 x 180 mm (L x P x H)
Batterie rechargeable	NiMH, 750 mAh, temps de charge env. 8 h, autonomie de 10 h sans rétroéclairage et de 8 h avec rétroéclairage
Recharge	USB-C, adaptateur secteur 100 V à 240 V
Température ambiante	de 15 °C à 35 °C
Température de stockage	de -10 °C à 40 °C
Garantie (fabricant)	36 mois selon Kern, hors pièces d’usure

Contenu de la livraison

Sauter FM dynamomètre avec batterie rechargeable intégrée
Adaptateur secteur (USB-C)

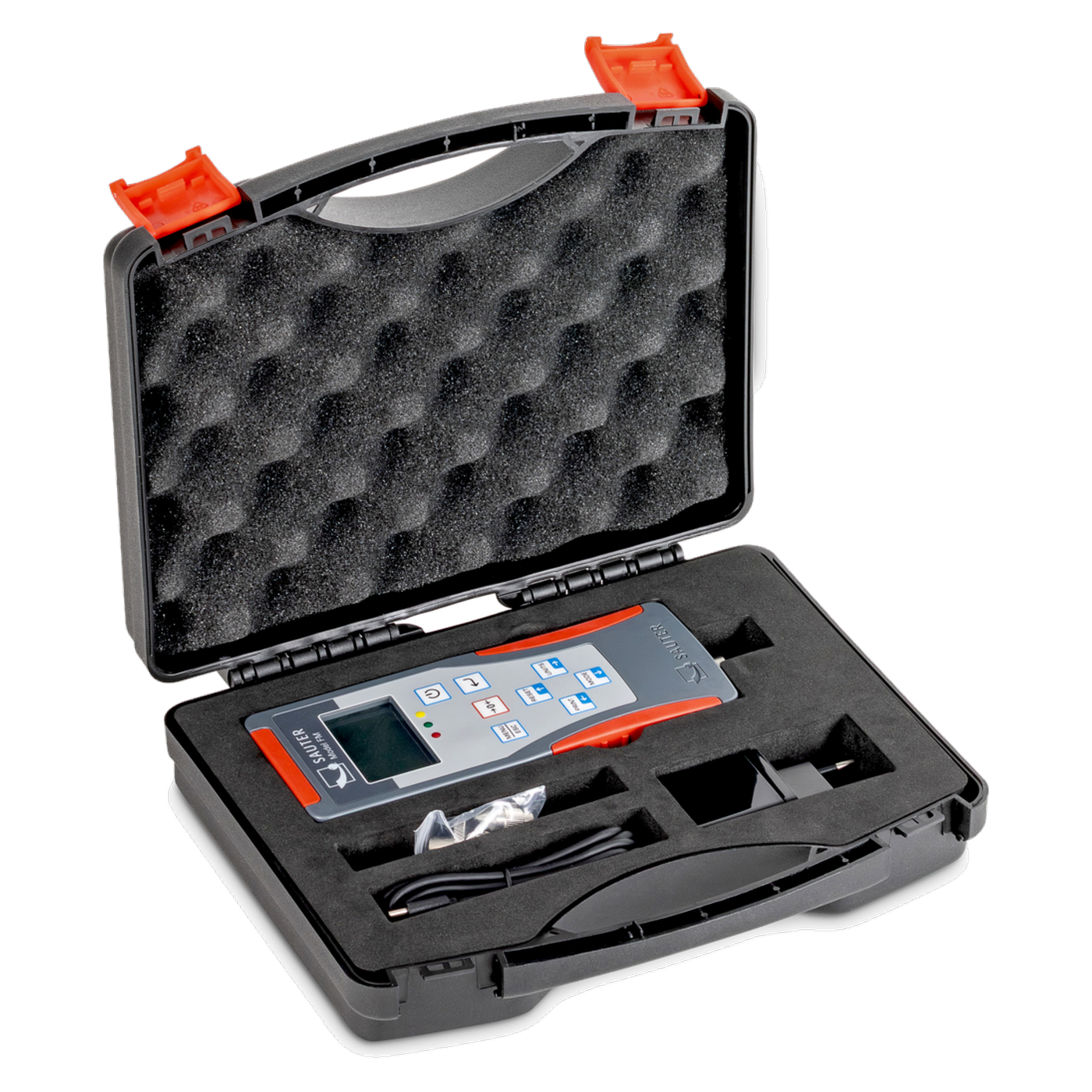

Modèles avec cellule de mesure interne : embouts standard et mallette de transport
Modèles avec cellule de mesure externe : cellule de mesure externe

Étalonnage

Pour les modèles FM, il existe des certificats d’étalonnage d’usine et des certificats d’étalonnage DAkkS, respectivement pour la traction, la compression ou la traction et la compression. Les références de chaque modèle figurent dans le tableau des modèles. La procédure d’étalonnage des certificats DAkkS est la DKD-R 3-3 (procédure A). Pour les modèles FM 10K et FM 20K, les certificats Kern sont valables pour la plage comprise entre 5 kN et 20 kN.

Garantie

Selon Kern & Sohn, ces appareils bénéficient d’une garantie de 3 ans. Kern accorde 3 ans sur les produits dont le prix catalogue est d’au moins 500 € et 2 ans sur les produits en dessous ainsi que sur les composants ; les pièces d’usure comme les piles et les batteries sont exclues. Les réparations sous garantie sont effectuées par Kern ou par un revendeur Kern.

Téléchargements

Mode d’emploi Sauter FM (PDF)

Informations réglementaires

En tant qu’appareils électriques, les dynamomètres sont soumis à la loi allemande sur les équipements électriques (ElektroG). Le fabricant, Kern & Sohn GmbH, est enregistré sous le numéro DE 80821200 au registre DEEE. Vous trouverez les modalités de retour des appareils usagés sur la page « Environnement et élimination ».

Besoins individuels et service d’approvisionnement

Têtes sphériques (AC 02), pinces de serrage à vis (AC 14, AC 17, AC 22, AD 9001, AD 9005, AD 9016), les pinces de la série AE (AE 01 à AE 07, AE 500), la poignée AFK 02, les adaptateurs (AFM 05, AFM 06, AFM 07, AFM 12, AFM 15), la batterie de rechange FL-A03, le câble FL-A04, le bloc d’alimentation enfichable FS-E07, l’imprimante matricielle YKT-01, l’écran de rechange RFL-3001 et le film de protection d’écran RFL-4001 sont également disponibles. La demande permet de déterminer quelles pièces conviennent à quel modèle. Les demandes sont traitées via notre service d’approvisionnement.

Alimentation électrique:	Fonctionnement sur batterie, Fonctionnement sur secteur
Version:	FM 5 · 5 N
