Sauter TE 1250-0.1F appareil numérique de mesure d’épaisseur de revêtement de type F avec RS-232, 100 µm / 1 250 µm
369,00 €
% Prix public conseillé : 410,00 € 10% en dessous du prix public conseillé
- Appareil numérique de mesure d’épaisseur de revêtement avec capteur externe, plage de mesure jusqu’à 100 µm et jusqu’à 1 250 µm
- Mesure les revêtements non magnétiques sur le fer et l’acier (type F)
- Lisibilité de 0,1 µm et 1 µm, précision de mesure de 3 % ou ± 2,5 µm, avec Offset-Accur de 1 % ou ± 1 µm
- Interface RS-232 de série, unités : µm et pouces (mil)
- Épaisseur minimale du matériau de base : 300 µm, boîtier plat : 131 x 65 x 28 mm, environ 0,10 kg
- Plaque de zéro, feuilles d’ajustage et mallette de transport fournies
ⓘ Cette description de produit a été traduite de l’allemand à l’aide de l’IA. Malgré un contrôle minutieux, nous ne garantissons pas l’absence d’erreurs dans la traduction ; en cas de doute, la version allemande fait foi.
Informations sur le produit "Sauter TE 1250-0.1F appareil numérique de mesure d’épaisseur de revêtement de type F avec RS-232, 100 µm / 1 250 µm"
Le Sauter TE est un appareil numérique de mesure d’épaisseur de revêtement doté d’un boîtier plat en plastique (131 x 65 x 28 mm, environ 0,10 kg), d’un capteur externe et d’une interface RS-232. Il mesure jusqu’à 1 250 µm. Jusqu’à 100 µm, la lisibilité est de 0,1 µm, au-delà de 1 µm. Il existe deux modèles : le TE 1250-0.1F mesure les revêtements non magnétiques sur le fer et l’acier (type F), tandis que le TE 1250-0.1FN mesure en outre les revêtements sur les métaux non magnétiques (type N).
Transmission des valeurs mesurées via RS-232
L’interface RS-232 fait partie de l’équipement de série des deux modèles. Elle transmet les valeurs mesurées à une imprimante, à un PC ou à d’autres appareils. Pour le transfert vers un PC, le logiciel ATC-01 est disponible en tant qu’accessoire. C’est là la principale différence par rapport à la série TB, plus simple, qui fonctionne sans interface.
Précision et Offset-Accur
En mode standard, la précision de mesure est, selon Kern, de 3 % de la valeur mesurée ou de ± 2,5 µm. La fonction Offset-Accur permet de régler l’appareil sur la plage de mesure spécifique à l’aide d’un ajustage en deux points. La précision de mesure est alors, selon Kern, de 1 % de la valeur mesurée ou ± 1 µm. La plaque de zéro et les feuilles d’ajustage sont fournies ; d’autres feuilles d’ajustage (ATB-US07) sont disponibles.
Matériau de base et forme de l’échantillon
Le matériau de base doit avoir une épaisseur d’au moins 300 µm. Comme plus petite surface d’échantillon, Kern indique un rayon de 1,5 mm (convexe), 6 mm (plan) et 50 mm (concave). Le capteur externe permet d’atteindre des points de mesure difficiles d’accès. L’écran affiche des chiffres de 10 mm de hauteur ; l’unité peut être commutée entre µm et pouces (mil). Selon la fiche technique, les quatre piles AAA ont une autonomie d’environ 50 heures, et la fonction d’arrêt automatique éteint l’appareil de lui-même.
Domaines d’application typiques
- Industrie automobile : documentation de l’épaisseur de la couche de peinture sur les pièces des équipementiers
- Galvanoplastie et finition des métaux : contrôler et consigner les épaisseurs de revêtement au cours du processus
- Construction navale et aéronautique : mesurer les revêtements sur les pièces de construction
- Laboratoires et contrôle qualité : transmission des valeurs mesurées vers un PC ou une imprimante
Le TE convient aux tâches de mesure soumises à une obligation de documentation. Si vous souhaitez enregistrer les valeurs de mesure dans l’appareil, les analyser et effectuer des mesures en continu, le modèle TG, également disponible, répondra à vos besoins.
Aperçu des modèles
| Modèle | Couches mesurables | Type de capteur | Certificat d’étalonnage d’usine | Garantie (Kern) |
|---|---|---|---|---|
| TE 1250-0.1F | couches non magnétiques sur le fer et l’acier (type F) | FE | 961-110 | 24 mois |
| TE 1250-0.1FN | Type F et revêtements sur métaux non magnétiques (type N) | NFE | 961-112 | 36 mois |
Détails techniques
Ces valeurs s’appliquent aux deux modèles. Les valeurs divergentes figurent dans le tableau des modèles.
| Plage de mesure | jusqu’à 100 µm et jusqu’à 1 250 µm |
| Lisibilité | 0,1 µm et 1 µm |
| Précision de mesure (Kern) | 3 % de la valeur mesurée ou ± 2,5 µm ; avec Offset-Accur : 1 % ou ± 1 µm |
| Épaisseur minimale du matériau de base | 300 µm |
| Surface d’échantillon minimale (rayon) | convexe 1,5 mm, plan 6 mm, concave 50 mm |
| Capteur | externe, type selon le modèle (tableau des modèles) |
| Unités | µm, pouce (mil) |
| Fonctions | ZERO, Offset-Accur, Auto-Power-Off |
| Écran | LCD, hauteur des chiffres : 10 mm |
| Interface | RS-232 de série |
| Alimentation électrique | 4 piles AAA (1,5 V), alcalines au manganèse, autonomie d’environ 50 h |
| Boîtier | Plastique, 131 x 65 x 28 mm (L x P x H) |
| Température ambiante | de 0 °C à 50 °C |
| Poids net | env. 0,10 kg |
| Certificat d’étalonnage d’usine | à commander séparément, réf. 961-110 (TE 1250-0.1F) ou 961-112 (TE 1250-0.1FN) |
| Garantie (fabricant) | 36 mois (TE 1250-0.1FN), 24 mois (TE 1250-0.1F), selon Kern, hors pièces d’usure |

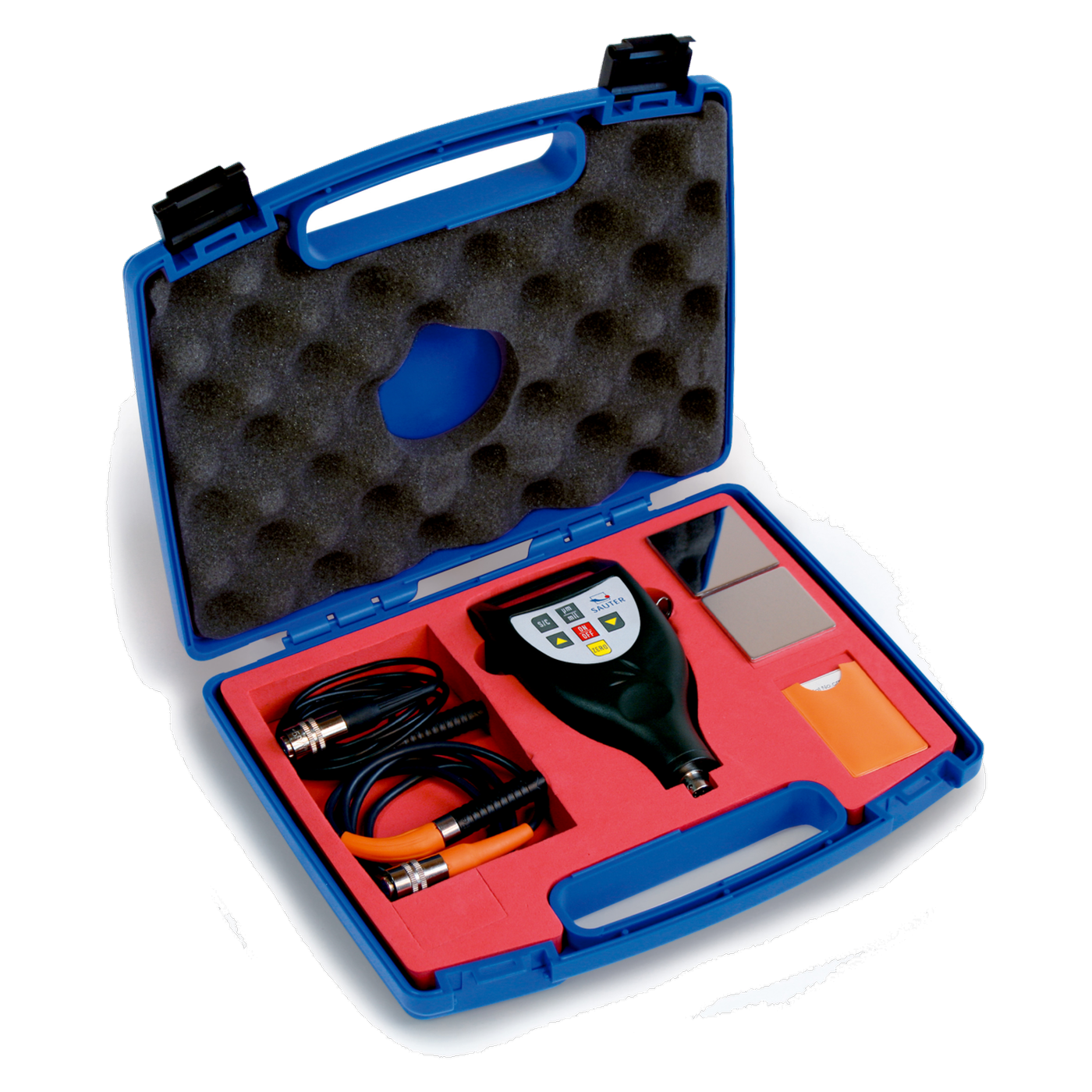

Contenu de la livraison
- Sauter TE appareil de mesure d’épaisseur de revêtement (TE 1250-0.1F ou TE 1250-0.1FN, selon le modèle) avec capteur externe
- Plaque de zéro
- Feuilles d’ajustage
- 4 piles AAA (1,5 V)
- Mallette de transport
Étalonnage
Un certificat d’étalonnage d’usine peut être commandé séparément : réf. 961-110 pour le TE 1250-0.1F, réf. 961-112 pour le TE 1250-0.1FN.
Garantie
Selon Kern & Sohn, le TE 1250-0.1FN bénéficie d’une garantie de 3 ans et le TE 1250-0.1F bénéficie d’une garantie de 2 ans. Kern accorde 3 ans sur les produits dont le prix catalogue est d’au moins 500 € et 2 ans sur les produits en dessous ainsi que sur les composants ; les pièces d’usure comme les piles et les batteries sont exclues. Les réparations sous garantie sont effectuées par Kern ou par un revendeur Kern.
Téléchargements
Mode d’emploi Sauter TE (PDF)Informations réglementaires
En tant qu’appareils électriques, les appareils de mesure d’épaisseur de revêtement sont soumis à la loi allemande sur les équipements électriques (ElektroG). Le fabricant, Kern & Sohn GmbH, est enregistré sous le numéro DE 80821200 au registre DEEE. Vous trouverez les modalités de retour des appareils usagés sur la page « Environnement et élimination ».
Besoins individuels et service d’approvisionnement
Les capteurs ATE 01 (type F) et ATE 02 (type N, pour le TE 1250-0.1FN), les feuilles d’ajustage ATB-US07, le logiciel ATC-01 ainsi que les appareils de mesure d’épaisseur de revêtement des séries TB et TG sont également disponibles. Les demandes sont traitées via notre service d’approvisionnement.
| Version: | TE 1250-0.1F · 1.250 µm |
|---|
