Duromètre UCI Sauter HO 10K HV 10 / 100 N

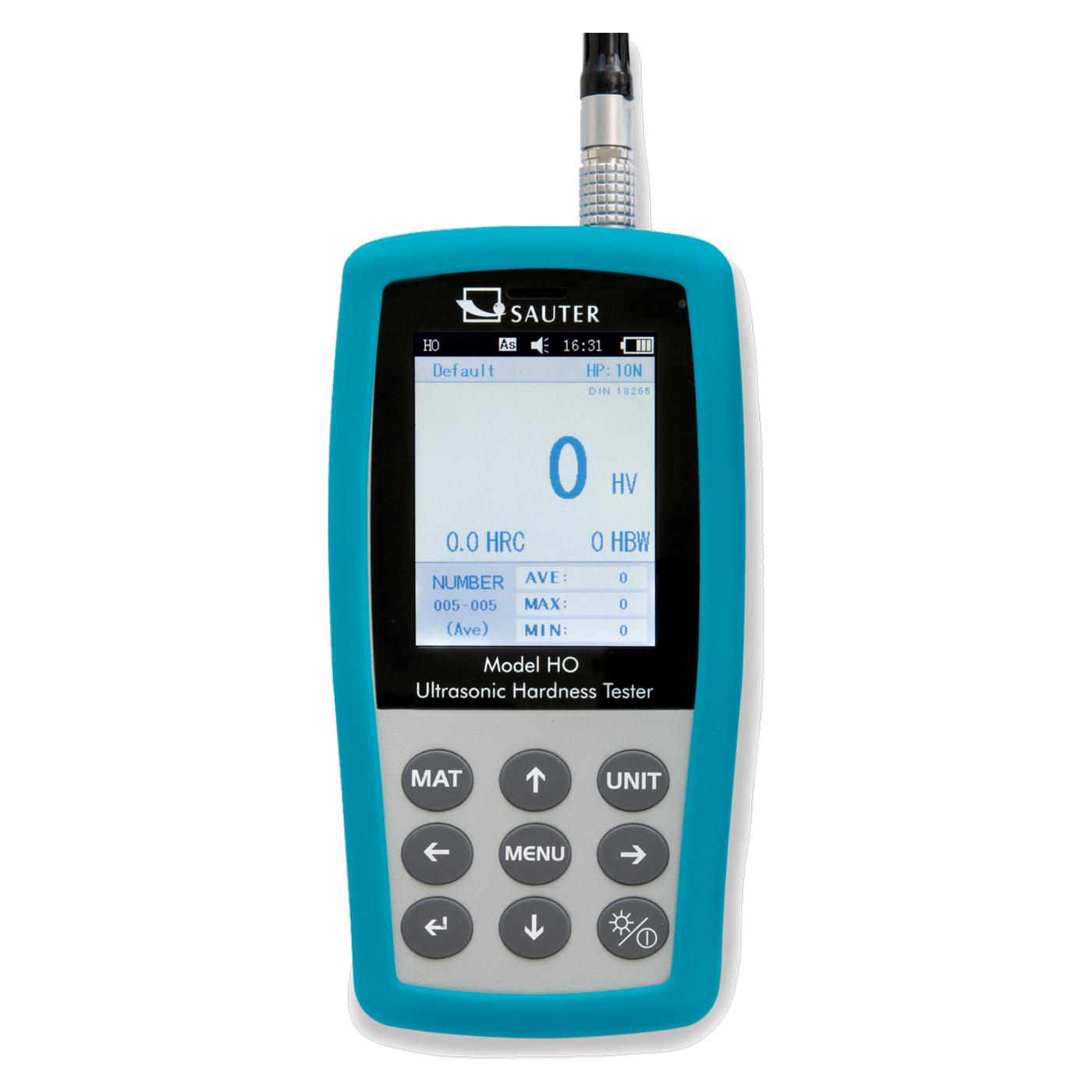

Avec le Sauter HO, on mesure la dureté du métal directement sur la pièce, même lorsqu’elle est montée à demeure. Le duromètre UCI portable se compose d’une unité d’affichage et d’une unité de capteur UCI avec une sonde de 18 mm de diamètre. Les quatre modèles se distinguent par la force d’essai : le HO 1K travaille avec 10 N (HV 1), le HO 2K avec 20 N (HV 2), le HO 5K avec 50 N (HV 5) et le HO 10K avec 100 N (HV 10).

Principe de mesure et délimitation

Avec la méthode UCI, une tige vibre à fréquence ultrasonore et est pressée sur l’échantillon avec une force d’essai définie. À son extrémité inférieure se trouve un pénétrateur Vickers. Dès qu’il touche l’échantillon, la fréquence de résonance augmente. À partir du décalage, l’appareil attribue la dureté Vickers correspondante. Par rapport à Rockwell et Brinell, la force d’essai est plus faible et l’empreinte microscopique ; Kern parle d’un essai quasiment non destructif. Par rapport à Vickers, l’évaluation optique de l’empreinte n’est plus nécessaire, ce qui permet aussi de mesurer sur une pièce montée à demeure. Par rapport à la méthode Leeb, le poids propre de l’objet testé ne joue presque aucun rôle.

Selon Kern, l’objet testé devrait peser au moins 300 g (100 g avec la bague d’appui en option), avoir une épaisseur d’au moins 2 mm et une surface d’essai d’environ 5 x 5 mm.

Plages de mesure et réglage

Tous les modèles mesurent de 80 à 1 599 HV, de 20,3 à 68 HRC, de 41 à 100 HRB, de 79 à 618 HB et de 255 à 2 180 MPa de résistance à la traction. Pour Rockwell A, la plage est de 61 à 85,6 HRA, pour le HO 1K de 37 à 85 HRA. Kern indique la précision de mesure à ± 3 % pour HV, ± 1,5 HR et ± 3 % pour HB. L’appareil peut être réglé sur des plaques de référence de dureté normalisées ou sur jusqu’à 20 valeurs de référence. Différents matériaux peuvent alors être mesurés sans avoir à ajuster l’appareil à chaque fois. Un bloc de référence de dureté (env. 61 HRC) est fourni.

Mémoire, statistiques et batterie

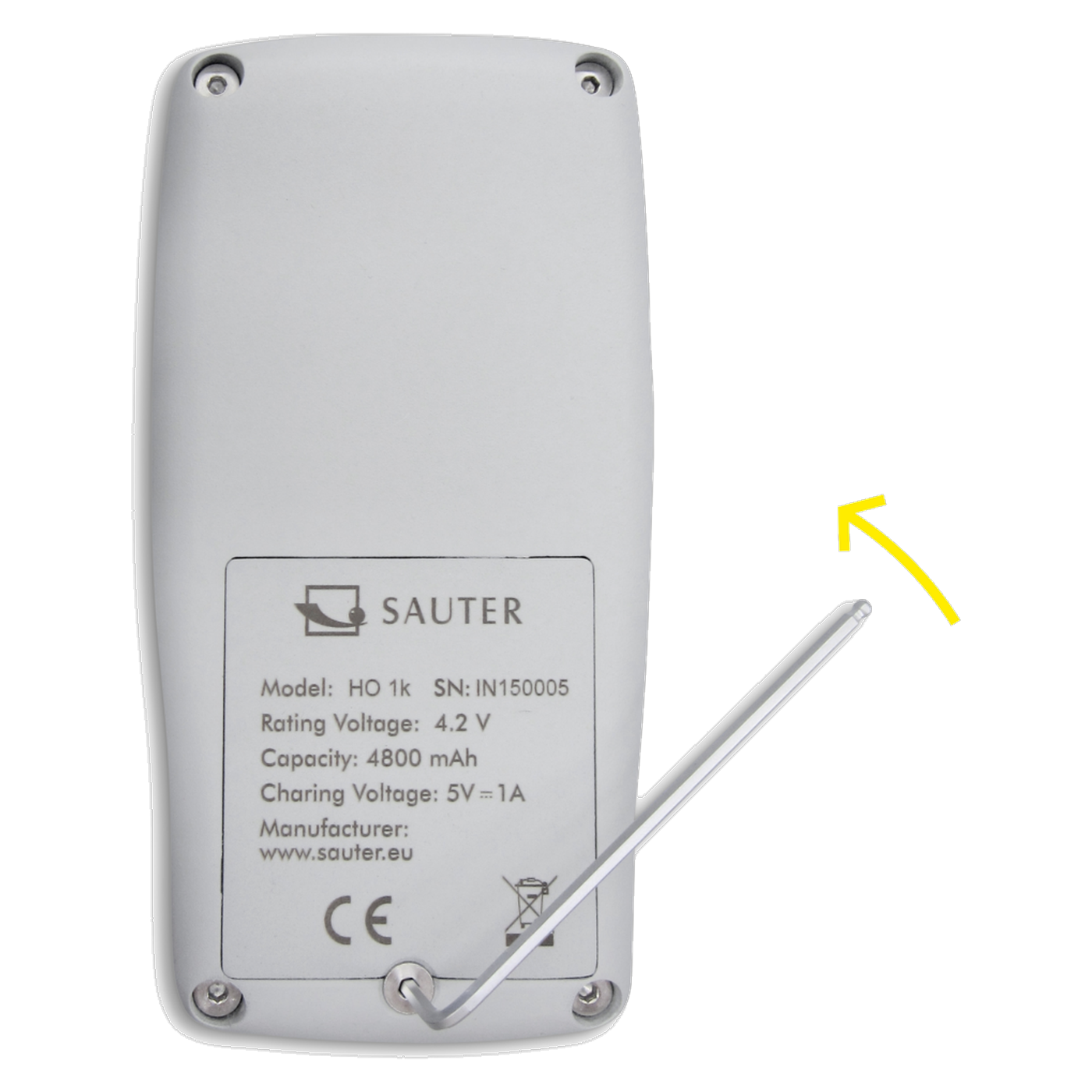

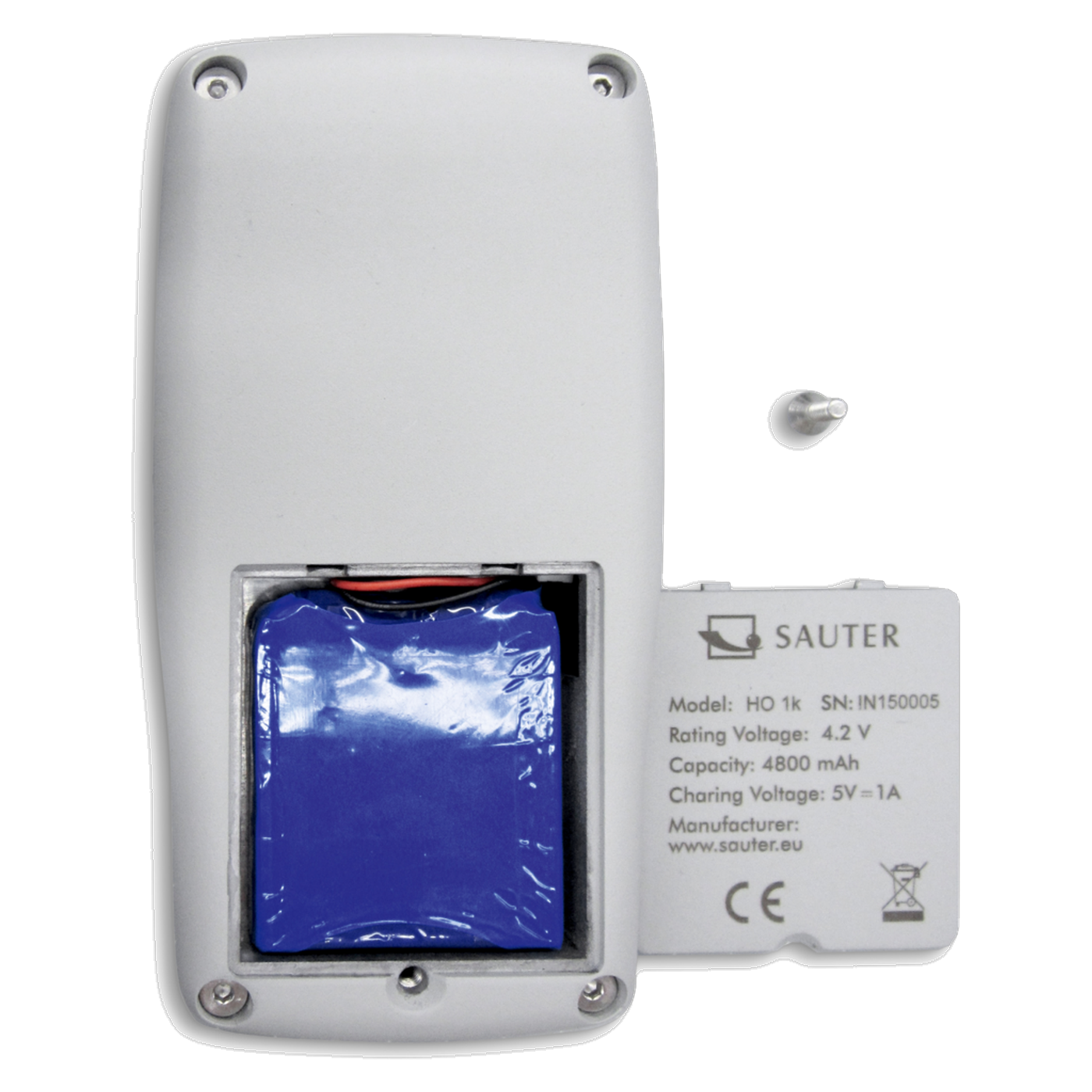

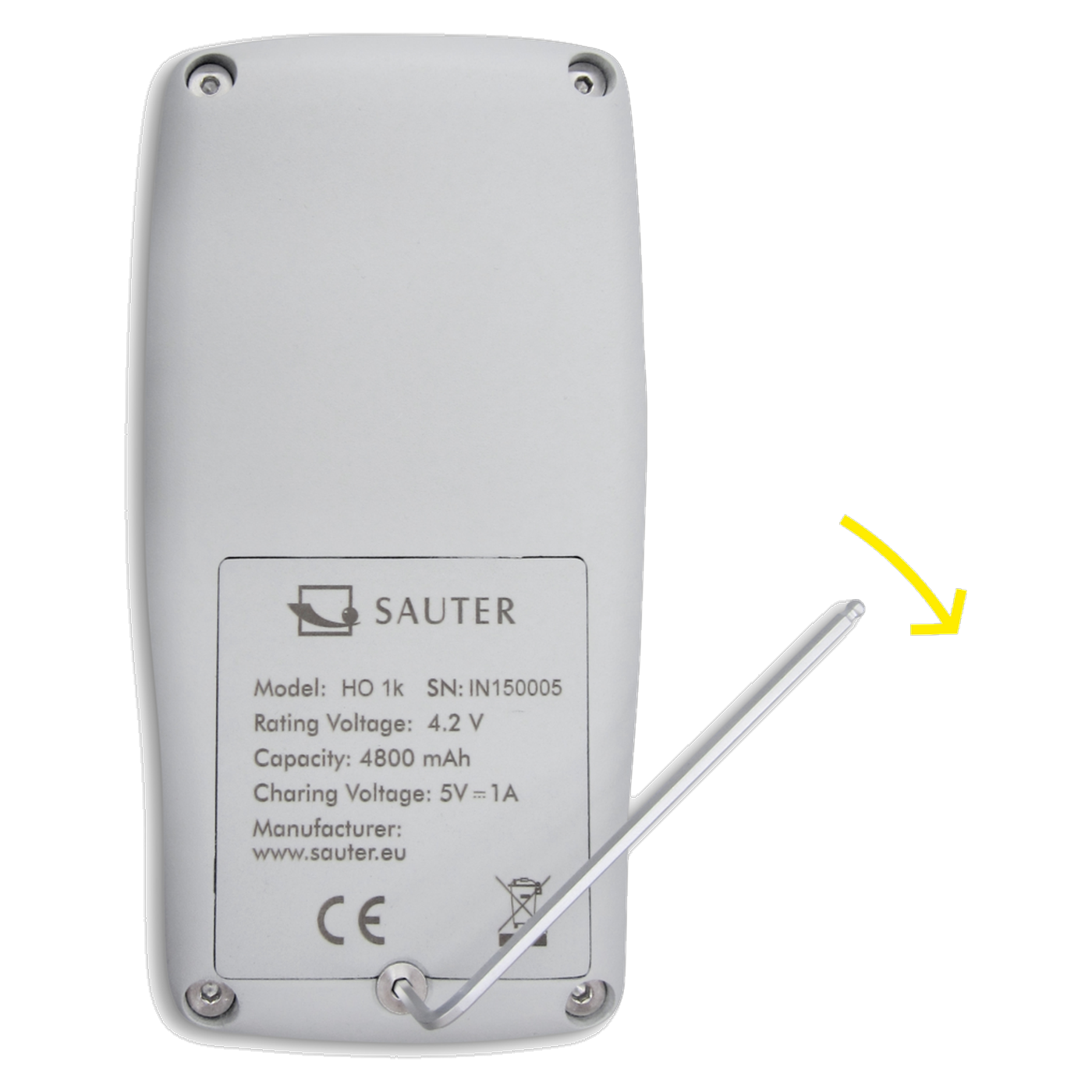

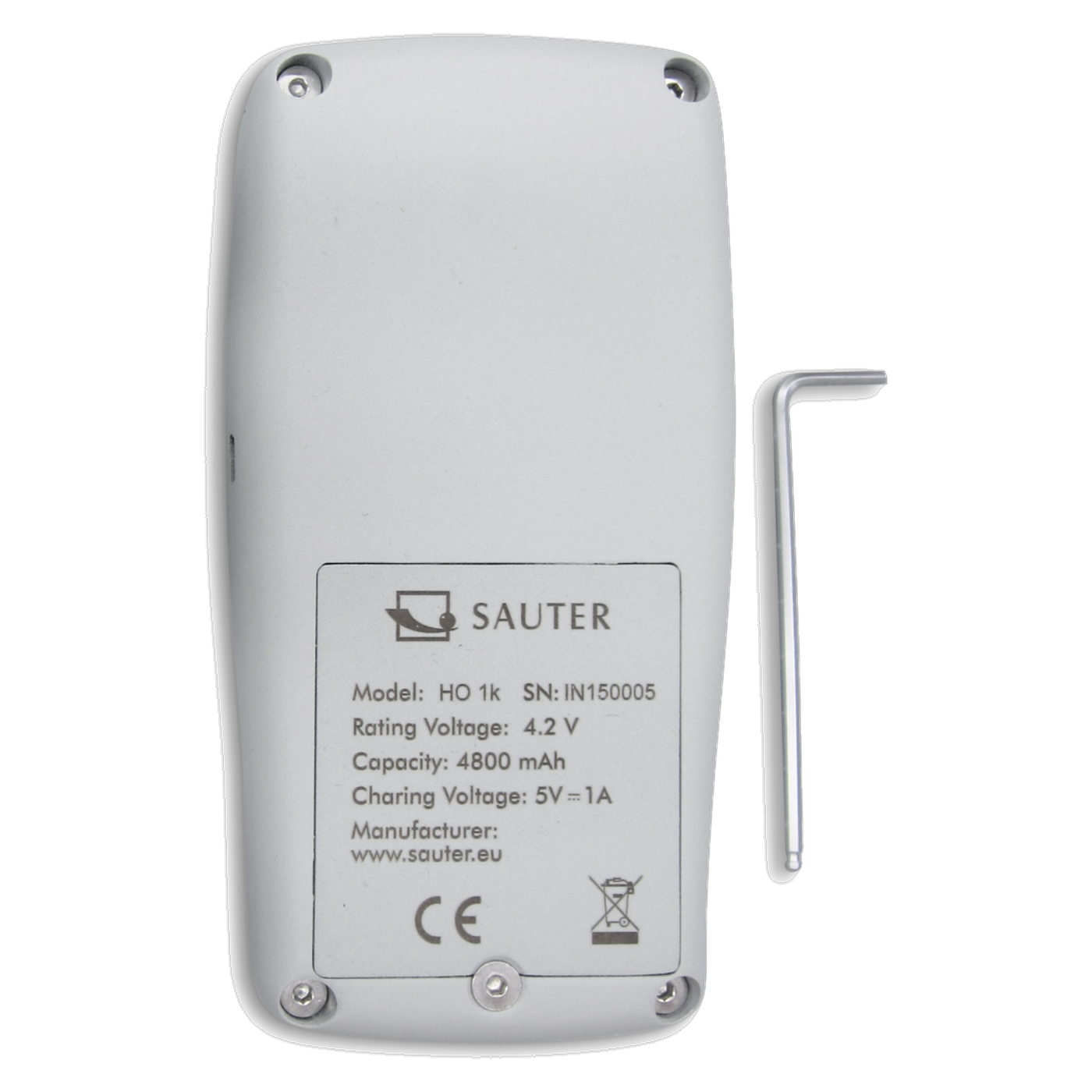

La mémoire contient jusqu’à 1 000 groupes de valeurs de mesure de 20 valeurs individuelles chacun. Les mini-statistiques affichent le résultat, le nombre de mesures, le maximum, le minimum, la moyenne et l’écart type. Les données sont transmises à un PC par USB ; le logiciel correspondant fait partie de la livraison. Une batterie rechargeable Li-Ion est intégrée. Selon Kern, elle fonctionne jusqu’à 6 h avec et jusqu’à 12 h sans rétroéclairage, la charge dure environ 8 h. Sur batterie, l’appareil s’éteint de lui-même après 30 min.

Domaines d’application typiques

• Construction mécanique et mécanique de précision : dureté de points de soudure, de pièces estampées et de pièces forgées
• Industrie automobile : contrôle de flancs d’engrenages et de roulements à billes
• Outillage et moulage : outils de fonderie et pièces moulées après traitement thermique
• Aéronautique et astronautique ainsi que technique médicale : essai de dureté de petites pièces
• Recherche et développement : essai de dureté sur échantillons et pièces coulées

La taille de l’empreinte varie avec la force d’essai : plus la force d’essai est faible, plus l’empreinte est petite. Pour comparer une valeur avec des essais Vickers existants, la force d’essai devrait correspondre à l’essai précédent.

Aperçu des modèles

Détails techniques

Ces valeurs s’appliquent à tous les modèles. Les valeurs divergentes figurent dans le tableau des modèles.

Contenu de la livraison

• Unité d’affichage Sauter HO et unité de capteur UCI
• Bloc de référence de dureté (env. 61 HRC)
• Câble USB
• Bloc d’alimentation enfichable avec fiche UE
• Logiciel pour le transfert des données enregistrées vers le PC

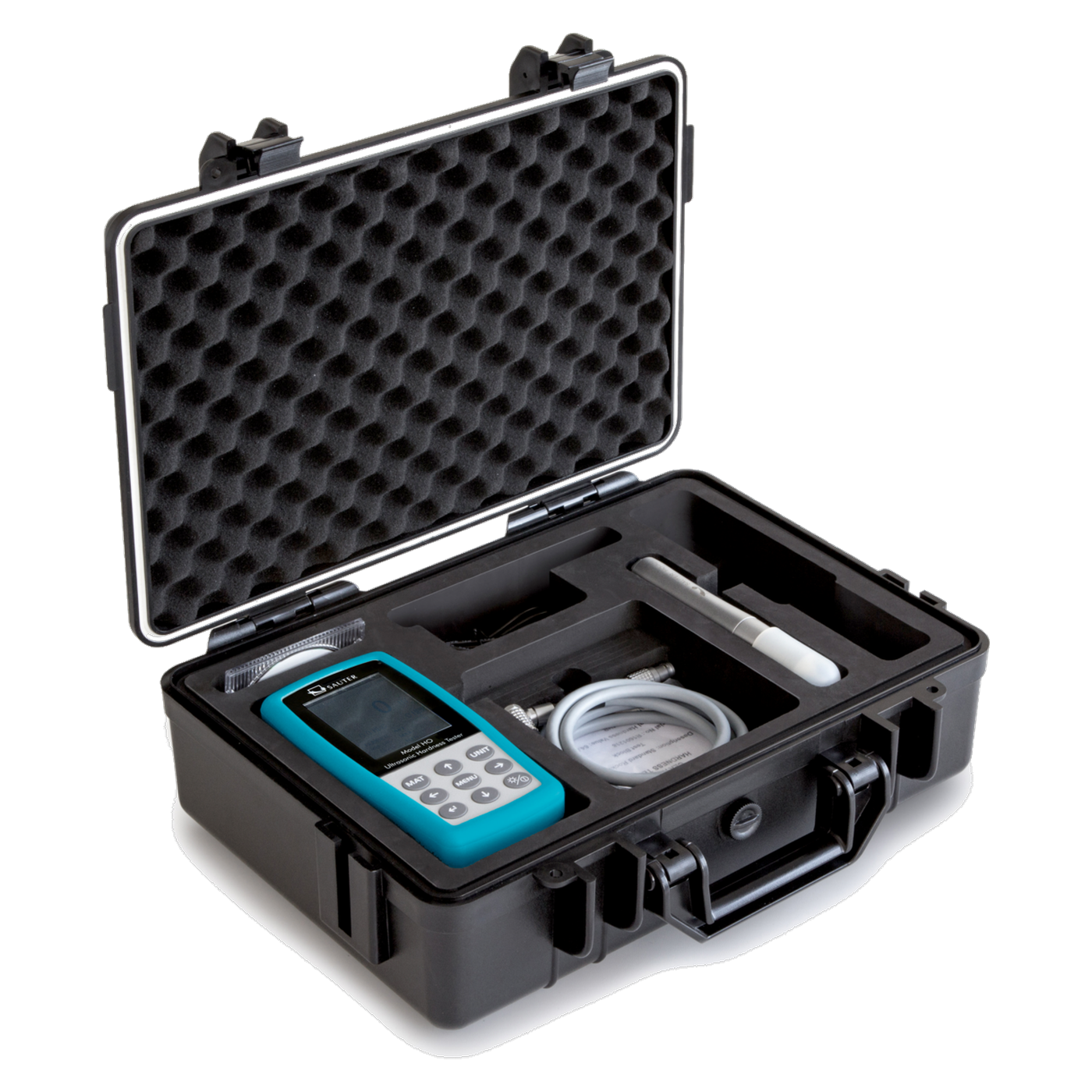

• Mallette de transport
• Housse de protection (turquoise)

Certificat d’étalonnage d’usine

Un certificat d’étalonnage d’usine (réf. 961-270) peut être commandé séparément.

Garantie

Selon Kern & Sohn, cet appareil bénéficie d’une garantie de 3 ans. Kern accorde 3 ans sur les produits dont le prix catalogue est d’au moins 500 € et 2 ans sur les produits en dessous ainsi que sur les composants ; les pièces d’usure comme les piles et les batteries sont exclues. Les réparations sous garantie sont effectuées par Kern ou par un revendeur Kern.

Téléchargements

• Mode d’emploi Sauter HO (PDF)

Informations réglementaires

En tant qu’appareils électriques, les appareils d’essai sont soumis à la loi allemande sur les équipements électriques (ElektroG). Le fabricant, Kern & Sohn GmbH, est enregistré sous le numéro DE 80821200 au registre DEEE. Vous trouverez les modalités de retour des appareils usagés sur la page « Environnement et élimination ».

Besoins individuels et service d’approvisionnement

D’autres sondes UCI sont également disponibles : HO-A01 (HV 1), HO-A02 (HV 2), HO-A14 (HV 10) et les sondes motorisées HO-A15 (HV 0,3), HO-A16 (HV 0,5) et HO-A17 (HV 0,8). Des bagues d’appui (HO-A04, HO-A05, HO-A06), le banc d’essai HO-A08 et des plaques de référence de dureté (HO-A09 pour 28 à 35 HRC, HO-A10 pour 38 à 43 HRC, HO-A11 pour 48 à 53 HRC, HO-A12 pour 58 à 63 HRC) sont également disponibles. Les demandes sont traitées via notre service d’approvisionnement.
